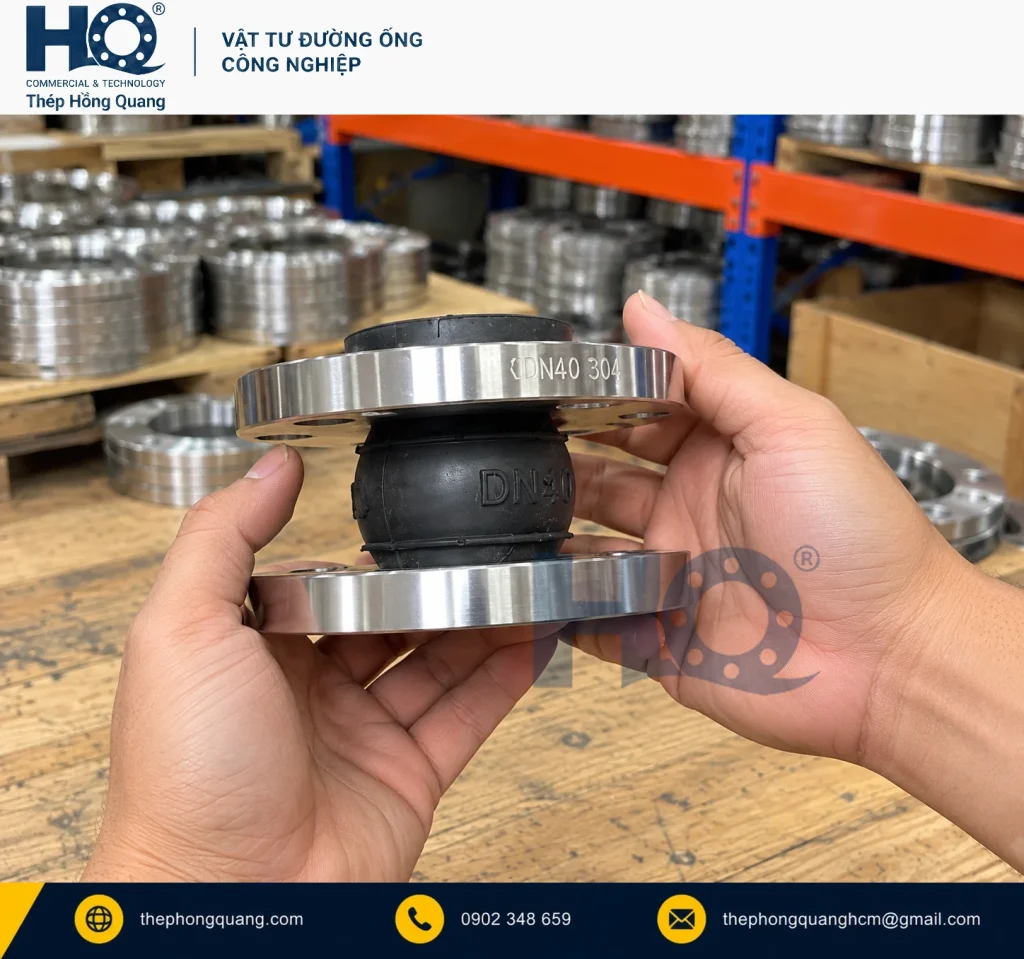

Khớp nối cao su hai mặt bích có phần thân mềm giữa hai đầu ghép với tuyến ống hoặc thiết bị. Khi cần thay một khớp cũ, chọn cùng DN chưa đủ: còn phải giữ đúng giao diện bích, chiều dài lắp và điều kiện làm việc. Ảnh dưới đây giúp nhận dạng nhóm cấu tạo; thông số của khớp cần mua phải được đối chiếu riêng.
Đo chiều dài nào để hỏi hàng?
Cần làm rõ khoảng cách giữa hai mặt ghép, thường gọi là chiều dài mặt–mặt. Nếu đo trên khớp cũ đang lắp, ghi đó là số đo hiện trạng và kèm tư thế của tuyến. Không tự coi số đo của một khớp đã bị kéo, nén hoặc biến dạng là chiều dài thiết kế của món thay thế. Bản vẽ và mã model cũ, khi có, là dữ liệu quan trọng để đối chiếu.
Nên chụp cả cụm nối và đánh dấu hai mặt dùng làm mốc đo. Một ảnh cận phần cao su không thể hiện khoảng chờ giữa hai thiết bị. Nếu hai phía có khác biệt, nêu rõ từng phía thay vì ghi một quy cách chung cho cả cụm.
Kiểm hai mặt bích và phần thân mềm riêng
- Cỡ danh nghĩa, tiêu chuẩn và cấp mặt bích theo hồ sơ.
- Mặt ghép, số lỗ, đường kính lỗ và vòng tâm lỗ khi cần kiểm hiện trạng.
- Chiều dài mặt–mặt cùng các giới hạn lắp đặt của cụm.
- Loại cao su hoặc mã vật liệu được yêu cầu, không nhận dạng chỉ bằng màu.
- Môi chất, áp suất, nhiệt độ và dữ liệu chuyển vị theo thiết kế.
- Thanh giằng hoặc bộ kiểm soát chuyển vị, điểm neo và dẫn hướng theo cấu hình.
Bộ thanh giằng và cách bố trí tuyến liên quan model, chuyển vị và thiết kế hệ thống. Không suy rằng một ảnh không có thanh giằng là cấu hình đúng cho mọi vị trí. Việc chọn hoặc thay đổi các bộ phận này cần theo tài liệu của khớp và đơn vị thiết kế, không chỉ theo kích thước khớp cao su nhìn thấy.
Cùng màu đen chưa chắc cùng vật liệu
Các nhóm cao su có phạm vi sử dụng khác nhau. Khi yêu cầu mua có mã vật liệu, hãy giữ nguyên mã và nêu môi chất cùng điều kiện làm việc để kiểm tra. Nếu chỉ có ảnh, phần vật liệu nên ghi “chưa xác định” thay vì tự điền EPDM hoặc NBR. Có thể xem thêm cách đọc dữ liệu vật liệu làm kín để chuẩn bị hồ sơ trao đổi; bài đó không thay thế dữ liệu riêng của khớp nối.
Khi khớp cũ bị phồng, rách hoặc lệch
Chụp dấu hiệu bất thường từ vị trí an toàn và chuyển cho đơn vị phụ trách hệ thống. Thay một khớp mới cùng hình dáng không tự xử lý nguyên nhân khiến khớp cũ hỏng. Cần trao đổi về bố trí, điều kiện sử dụng và dữ liệu của model trước khi quyết định mua. Bài viết này không hướng dẫn tháo lắp hoặc vận hành trên tuyến đang có áp.
Mẫu yêu cầu thay thế
“Khớp nối cao su hai mặt bích; DN: …; tiêu chuẩn/cấp bích hai phía: …; chiều dài mặt–mặt theo bản vẽ hoặc hiện trạng: …; vật liệu thân mềm: …; môi chất: …; điều kiện làm việc: …; mã model cũ: …; số lượng: …; ảnh tổng thể và hồ sơ kèm theo: …”. Nếu chưa có dữ liệu chuyển vị hoặc bố trí neo, nêu rõ để phần đó được làm rõ trước khi chốt.
Với mặt bích đối tiếp, tham khảo các vị trí đo OD, PCD và lỗ bích. Giữ riêng dữ liệu đầu ghép và dữ liệu khớp nối sẽ giúp hồ sơ yêu cầu dễ kiểm tra hơn.
Trao đổi quy cách với Hồng Quang
Gửi cùng ảnh toàn cụm và ảnh nhãn hoặc ký hiệu nếu có. Hồng Quang sẽ trao đổi khả năng cung cấp theo quy cách xác nhận của yêu cầu cụ thể. Gửi ảnh, bản vẽ hoặc danh sách vật tư tại đây.
Tài liệu tham khảo
- Flexicraft — các nhóm rubber expansion joints
- Garlock — hướng dẫn đối chiếu hình học, lắp đặt và bảo trì khớp nối
Tài liệu giúp đối chiếu cấu tạo và cách mô tả yêu cầu. Model được chào cần có quy cách và hồ sơ riêng; ảnh trong bài không thay thế bản vẽ hoặc xác nhận vật liệu.
