Ảnh chính diện chưa đủ để đặt mặt bích thay thế. Hãy phân biệt đường kính ngoài, vòng tâm lỗ, lỗ dòng chảy, chiều dày và mặt làm kín; ghi đơn vị và nguồn đo cho từng trường.
Mục tiêu của đo kiểm trong bước mua hàng
Đo chi tiết hiện hữu giúp nhận diện và so với hồ sơ, không tự tạo ra tiêu chuẩn mới. Một chi tiết đã mòn, đã sửa hoặc đã biến dạng không nên trở thành mẫu để xưởng sao chép nguyên trạng. Khi có bản vẽ được duyệt, lấy bản vẽ đó làm căn cứ, còn đo thực tế là thông tin bổ sung để phát hiện sai khác.

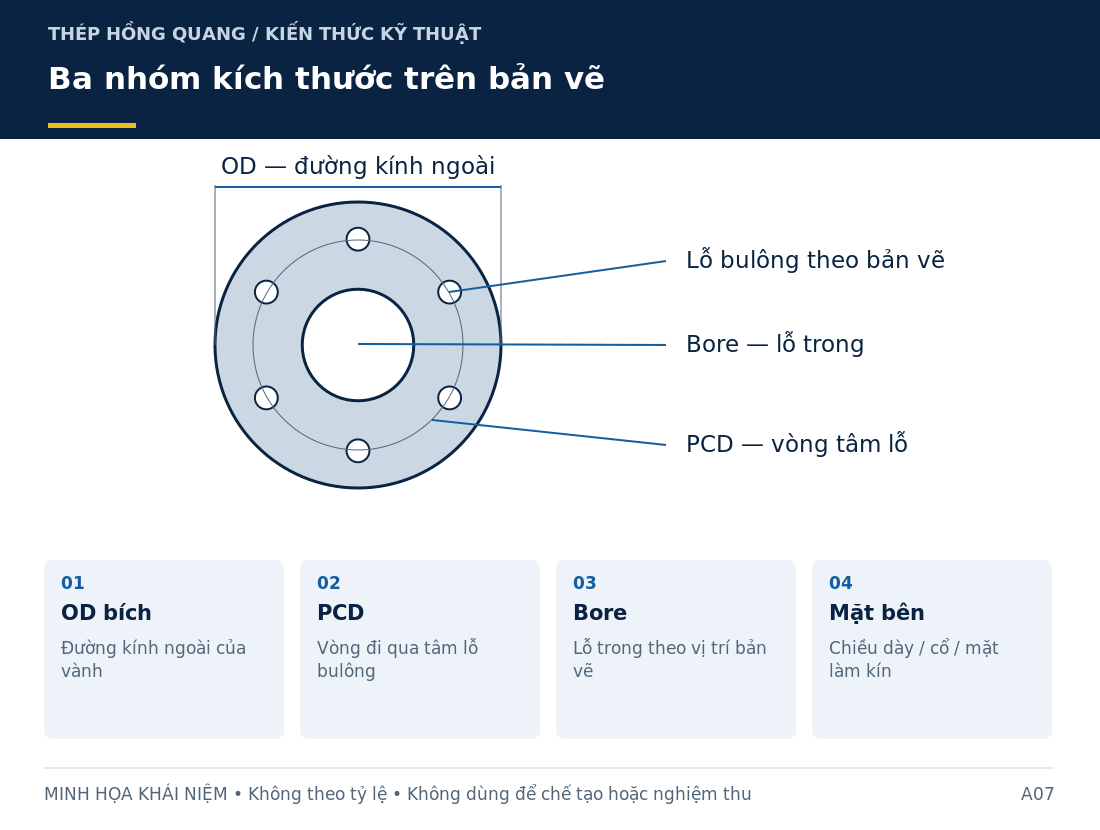

Hình sơ đồ kèm bài chỉ đánh dấu tên đại lượng. Không có tỷ lệ chế tạo, dung sai hoặc giá trị tiêu chuẩn. Trong thực tế, ký hiệu trên bản vẽ của từng hãng có thể khác; đọc legend trước khi nhập số vào biểu mẫu.
Năm nhóm đại lượng dễ bị nhầm
| Đại lượng | Ý nghĩa trong hồ sơ nhận diện | Không nhầm với |
|---|---|---|
| OD của bích | Đường kính ngoài vành bích | OD của ống nối |
| PCD/bolt circle | Đường kính vòng qua tâm các lỗ bulông | Khoảng hở giữa mép hai lỗ |
| Số lỗ và đường kính lỗ | Hai trường độc lập của dãy lỗ | Cỡ ren của bulông |
| Bore | Lỗ dòng chảy/đầu nối theo vị trí bản vẽ | DN hoặc NPS |
| Chiều dày và mặt kín | Vị trí đo đúng theo bản vẽ | Chiều cao tổng của bích có cổ |
Ví dụ catalog INDURA tách riêng kích thước, kiểu mặt, vật liệu và cấp áp lực cho một sản phẩm cụ thể. Điều đó hữu ích như mẫu cấu trúc dữ liệu, không phải bảng số dùng cho mọi bích. 〔S38〕
Chuẩn bị bộ ảnh có ích cho người báo giá
Nên có ảnh tổng thể chỉ vị trí trên hệ thống, ảnh mặt trước, ảnh mặt bên và ảnh marking. Nếu được phép chụp thiết bị, giữ nguyên file gốc để đọc chữ; ảnh đã nén trong tin nhắn có thể làm mất dấu quan trọng. Dùng chú thích để phân biệt đầu A/đầu B khi có nhiều vị trí gần nhau.
Chỉ đo tại vị trí an toàn, theo sự cho phép và quy trình của cơ sở. Không tháo tấm che, nới mối nối hoặc tiếp cận bề mặt nóng để lấy thêm một con số. Nếu chưa thể tiếp cận, ghi “chưa đo” và lấy dữ liệu từ hồ sơ trước.
Ghi số đo sao cho không gây hiểu nhầm
Mỗi số nên đi cùng đơn vị, dụng cụ/phương pháp và trạng thái: đo hiện trường hay lấy từ bản vẽ. Không ghi “50” ở cột cỡ nếu chưa rõ đó là DN50, 50 mm đo ngoài hay một số trên nhãn thiết bị. Với PCD, chụp cả cách xác định tâm hoặc giao người đo có chuyên môn khi hình học khó đọc.
Một phiếu nhận diện nên có cột giá trị theo hồ sơ, giá trị quan sát, sai khác, người xác nhận. Đừng làm tròn số để nó khớp một bảng tìm thấy trên mạng. Sai khác nhỏ cũng có thể đến từ cách đo, bề mặt phủ hoặc đúng là đang nhận diện sai chuẩn.
Tình huống minh họa: hai bích cùng đường kính ngoài
Một bên mua chọn hàng chỉ vì OD giống chi tiết cũ. Sau đó PCD không khớp. Để tránh lặp lại, yêu cầu xác nhận đủ dãy lỗ, mặt kín và loại bích, không dùng OD làm khóa duy nhất trong phần mềm tìm sản phẩm.
Nếu ảnh và số đo chỉ giúp nghiêng về một chuẩn, kết quả nên ghi “phương án cần kiểm chứng”, chưa ghi “tương đương hoàn toàn”. Cần nhà cung cấp đưa bản vẽ chào hàng và bên kỹ thuật phê duyệt trước khi đặt.
Thông tin gửi cho Hồng Quang
Chuẩn bị mã thiết bị/tuyến, ảnh marking, bản vẽ revision nếu có, bảng số đo có đơn vị và yêu cầu vật liệu. Bổ sung số lượng, vị trí lắp mới hay thay thế và yêu cầu hồ sơ. Giữ liên kết giữa từng ảnh và dòng vật tư để người báo giá không nhầm chi tiết A thành chi tiết B.
Xem cỡ danh nghĩa và kích thước đo để kiểm soát từ ngữ, hoặc bộ thông tin mua thay thế khẩn cấp khi thời gian khảo sát bị hạn chế.
Câu hỏi thường gặp
Có thể lấy PCD bằng đo khoảng cách hai mép lỗ không? Không gọi số đó là PCD. Cần xác định đúng vòng tâm và phương pháp đo tương ứng; khi không chắc hãy nhờ người đo kiểm.
Ảnh có thước đặt cạnh sản phẩm đủ dùng không? Nó giúp ước lượng, nhưng phối cảnh và vị trí thước có thể làm sai. Không dùng ảnh ấy làm bản vẽ chế tạo hoặc căn cứ dung sai.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
