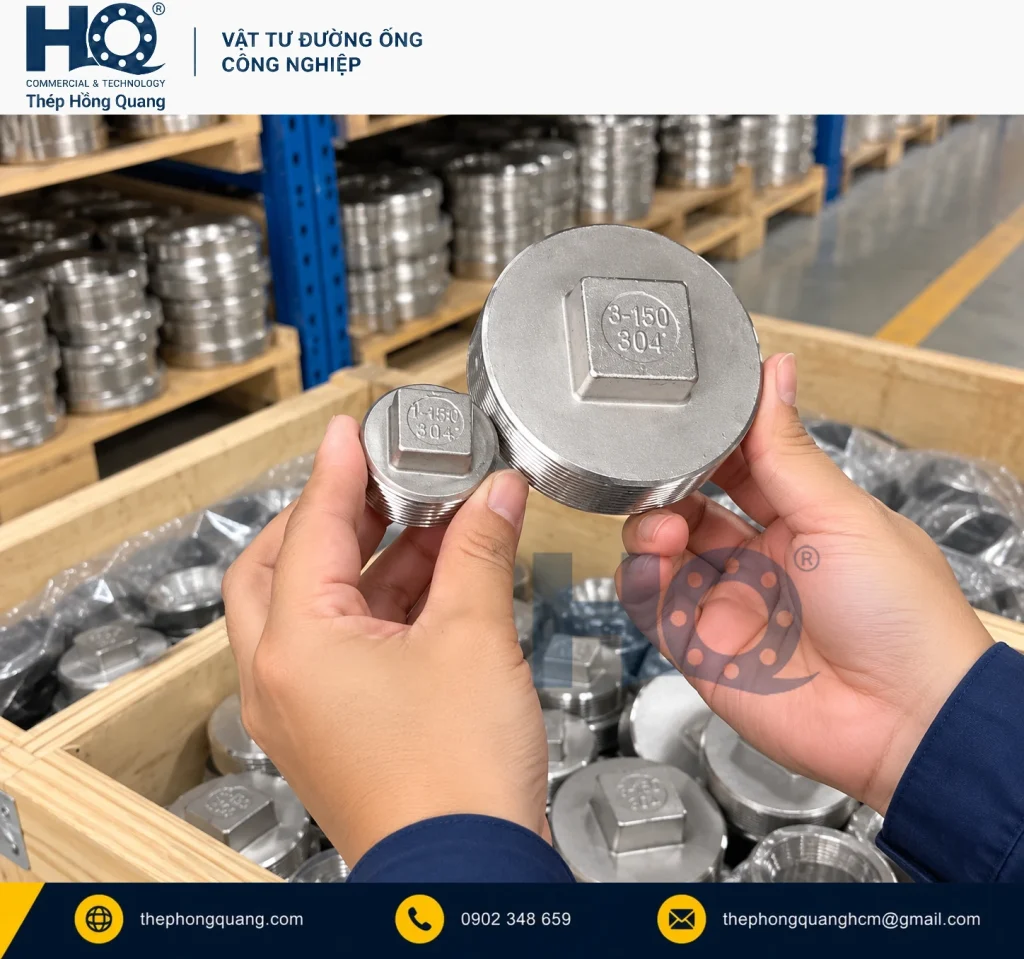

Nút bịt ren đầu vuông là chi tiết đóng một cổng nối ren bằng phần ren ngoài của nút. Phần đầu vuông giúp đặt dụng cụ khi thao tác. Với một điểm chờ sát thành máy hoặc nằm dưới nắp che, hình dáng đầu nút và khoảng tiếp cận cần được xem cùng với cỡ ren. Đây là lý do ảnh cả vị trí lắp có giá trị hơn chỉ một ảnh chụp nút đã tháo rời.
Phân biệt nút bịt plug với nắp bịt cap
Một nút bịt ren ngoài nhận vào cổng ren trong. Nắp bịt ren trong lại nhận một đầu ren ngoài. Hai cấu tạo đều có thể được gọi chung là “bịt đầu” trong trao đổi ngắn, nhưng yêu cầu đặt hàng cần mô tả đúng phía ren. Ngoài ra, nắp bịt hàn đóng đầu ống bằng liên kết hàn, thuộc một cách nối khác.
Trên cùng một nhóm plug, hình đầu có thể khác nhau: đầu vuông, đầu lục giác hoặc cấu tạo thao tác khác theo model. Hình dáng đầu không xác định chuẩn ren bên dưới. Đừng chỉ gửi hình mặt ngoài và bỏ qua phần ren nếu mục tiêu là thay đúng chi tiết đang dùng.
Bốn phần thông tin cần ghi
- Cổng hiện hữu: ren trong hay ren ngoài, cỡ và chuẩn ren theo hồ sơ.
- Chi tiết cần mua: nút ren ngoài đầu vuông, vật liệu và số lượng.
- Giới hạn hình học: chiều dài, kích thước đầu và khoảng đặt dụng cụ.
- Điều kiện sử dụng: môi chất, nhiệt độ, áp suất cùng yêu cầu chứng từ nếu có.
Nếu ký hiệu ren bị mờ, có thể gửi ảnh cận, ảnh toàn chi tiết và tài liệu thiết bị để tiếp tục nhận dạng. Không dùng độ sáng bề mặt để kết luận inox 304 hay 316, cũng không chuyển một con số trên ảnh mẫu thành thông số của hàng được chào. Đọc thêm cách nhận dạng các họ ren ống khi thông tin cổng nối chưa thống nhất.
Khoảng trống quanh đầu vuông có ý nghĩa gì?
Cần xem dụng cụ có tiếp cận được các mặt đầu vuông hay không, phần đầu có vướng nắp che và có chỗ thao tác khi thay thế hay không. Với cổng chìm sâu, gửi ảnh chụp ngang hoặc đánh dấu giới hạn chiều cao sẽ dễ đối chiếu hơn một số đo chiều dài tổng đơn lẻ. Không tự đổi sang một kiểu đầu khác nếu hồ sơ quy định rõ model hoặc cấu tạo.
Bài này phục vụ nhận dạng và đặt hàng, không quy định cách tháo một cổng đang có áp hoặc nhiệt. Công việc tại hệ thống cần theo quy trình cô lập và hướng dẫn của đơn vị vận hành. Tương tự, vật liệu làm kín, lực thao tác và giới hạn sử dụng phải theo đúng đầu nối được chọn.
Gửi yêu cầu thay thế rõ ràng
Một mô tả hữu ích là: “Nút bịt ren ngoài đầu vuông; cỡ: …; chuẩn ren: …; vật liệu: …; giới hạn chiều cao đầu: …; số lượng: …; vị trí lắp: …; hồ sơ kèm theo: …”. Nếu chỉ có mẫu cũ, đánh dấu phần bắt buộc giữ nguyên để tránh đổi nhầm hình đầu hoặc chiều dài.
Trang Nút Bịt Ren Đầu Vuông tập hợp các mục đối chiếu của nhóm đầu vuông; nhóm nút bịt ren đầu lục giác là cấu tạo khác cần nhận dạng riêng.
Trao đổi quy cách với Hồng Quang
Bạn có thể gửi cả ảnh cổng chờ và ảnh chi tiết cũ. Hồng Quang sẽ trao đổi theo thông tin đó, thay vì chọn nút chỉ từ tên cỡ gọi. Gửi ảnh, bản vẽ hoặc danh sách vật tư tại đây.
Tài liệu tham khảo
Tài liệu giúp đối chiếu cấu tạo và cách mô tả yêu cầu. Model được chào cần có quy cách và hồ sơ riêng; ảnh trong bài không thay thế bản vẽ hoặc xác nhận vật liệu.
