Vặn vào được vài vòng không chứng minh hai chuẩn ren tương thích. Cần xác định họ ren, cỡ, bước ren, dạng côn/song song và vị trí làm kín trước khi chọn phụ kiện chuyển.
Tại sao hai đầu gần giống vẫn không được dùng lẫn?
Trong các chi tiết nhỏ, khác biệt giữa ren và mặt làm kín không dễ thấy trên ảnh. Lắp thử có thể tạo cảm giác vừa nhưng lại làm hỏng bề mặt hoặc tạo một kết nối không theo thiết kế. Vì thế, nhận diện ren phải dựa vào marking, bản vẽ và dụng cụ phù hợp; không dùng cảm giác xoay tay làm tiêu chí nghiệm thu.

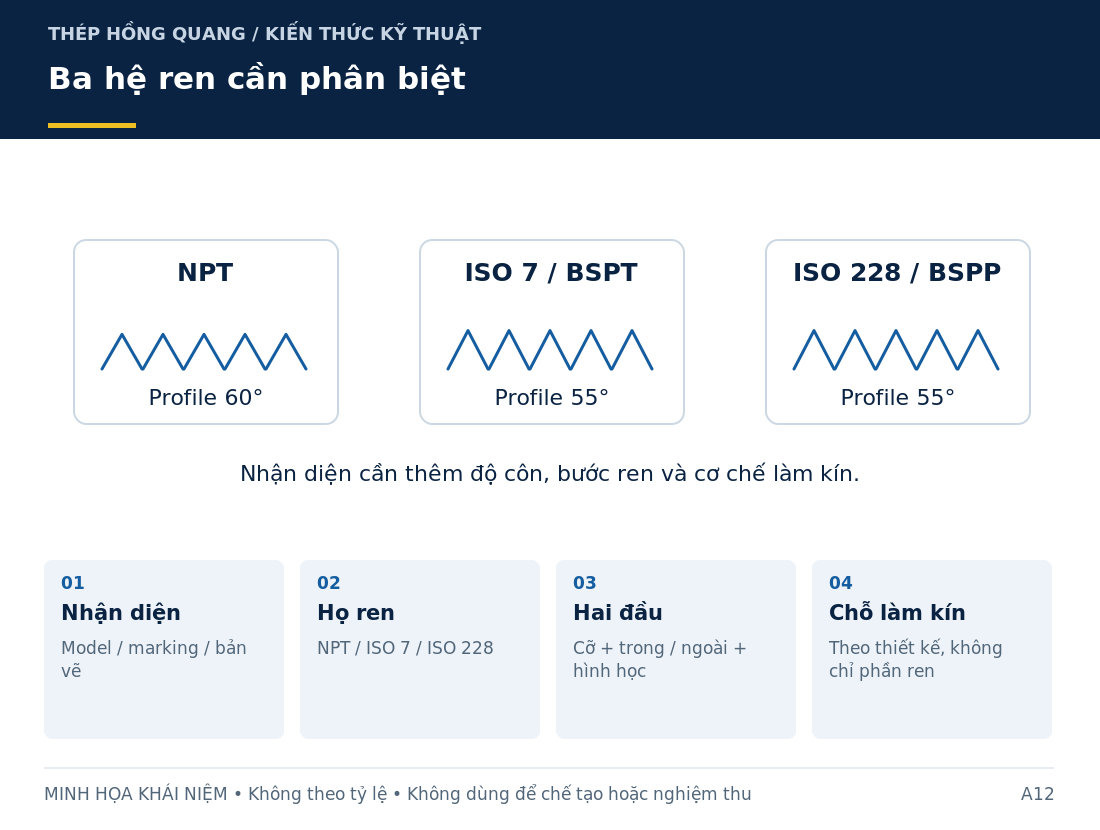

Hướng dẫn nhận diện của Swagelok phân biệt NPT với góc ren 60°, ISO 7 với góc 55°, và BSPP/ISO 228 là ren song song 55°. Tài liệu cũng phân biệt các vị trí làm kín của từng đầu nối. 〔S20〕
Bảng nhận diện để giao tiếp với nhà cung cấp
| Cách gọi thường gặp | Điểm cần xác nhận | Không được bỏ qua |
|---|---|---|
| NPT | Chuẩn ren và cỡ theo hồ sơ | Ren trong/ngoài, phương pháp làm kín được quy định |
| BSPT / họ ISO 7 | Ký hiệu đầu ren cụ thể | Không mặc định mọi đầu trong đều cùng hình học |
| BSPP / ISO 228 | Ren song song | Mặt/vòng làm kín của đầu nối tương ứng |
Bảng này không phải bảng dưỡng ren hoặc dung sai nghiệm thu. Không dùng nó để quyết định gia công, quấn kín hoặc sửa một đầu đã bị hỏng.
Quy trình nhận diện ở mức chuẩn bị mua
Bắt đầu bằng số hiệu của thiết bị hoặc phụ kiện. Tìm bản vẽ và datasheet để biết nhà sản xuất ghi chuẩn ren nào. Sau đó chụp đầu nối cùng marking nếu được phép. Chỉ khi cần đo mới giao người có dụng cụ thực hiện kiểm tra cỡ, bước và hình học theo phương pháp phù hợp.
Ghi kết quả vào một dòng có thứ tự: thiết bị/đầu A → chuẩn ren → cỡ → trong/ngoài → mặt làm kín → tài liệu xác nhận. Nếu cần adapter, lập tiếp dòng đầu B. Cách viết này tránh một chữ “ren 1/2” bị hiểu theo hai hệ ở hai phía.
Không chỉ nhìn ren, phải nhìn chỗ kín
Với các đầu nối dùng phần mặt hoặc vòng đệm để làm kín, người mua cần yêu cầu cả hình học mặt tiếp xúc và vật tư làm kín tương ứng. Mua đúng ren mà thiếu vòng đệm hoặc chọn sai seat vẫn chưa hoàn thành một bộ nối.
Không dùng thêm chất làm kín để bù cho một cặp ren chưa xác định. Loại sealant, tương thích môi chất và cách sử dụng phải theo hướng dẫn của nhà sản xuất và quy trình dự án. Bài viết không đưa số vòng quấn hoặc lực siết chung cho các chuẩn ren.
Tình huống minh họa: thay đồng hồ áp suất
Một đồng hồ cũ có đầu ren ngoài, nhưng bản kê chỉ ghi cỡ danh nghĩa. Trước khi mua đồng hồ mới hoặc adapter, cần lấy model cũ, bản vẽ cổng lắp và yêu cầu mặt làm kín. Nếu không tìm được model, ghi nhận mức không chắc chắn thay vì tự chuyển thành NPT vì đó là loại sẵn hàng.
Đề nghị nhà cung cấp xác nhận hai đầu của adapter bằng bản vẽ. Đồng thời kiểm tra vật liệu, điều kiện áp suất–nhiệt độ và không gian lắp của cụm. Đầu chuyển giải quyết hình học không tự động giải quyết điều kiện sử dụng.
Dấu hiệu cần chuyển cho người đo kiểm
Ren đã mòn, bị sơn che, hỏng hoặc đầu nối không có marking là các trường hợp không nên quyết bằng ảnh. Một số cỡ ren khác hệ rất gần nhau nên quan sát sơ bộ có giới hạn. Tài liệu Swagelok lưu ý việc nhận diện không thay cho kiểm tra chấp nhận sản phẩm. 〔S20〕
Câu hỏi thường gặp
NPT và BSPT có cùng đơn vị inch thì giống nhau không? Không. Đơn vị cỡ không xác định toàn bộ biên dạng và yêu cầu lắp của ren.
BSPP có thể kín bằng ren không? Cần theo thiết kế của đầu nối; thường phải xác định cơ cấu làm kín ngoài bản thân ren song song. Đừng bỏ qua seat, vòng đệm hoặc O-ring được chỉ định.
Dùng phụ kiện ren nào cho môi chất nguy hiểm? Không chọn từ bài nhận diện. Cần yêu cầu thiết kế, vật liệu và sự phê duyệt của kỹ thuật phụ trách.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
