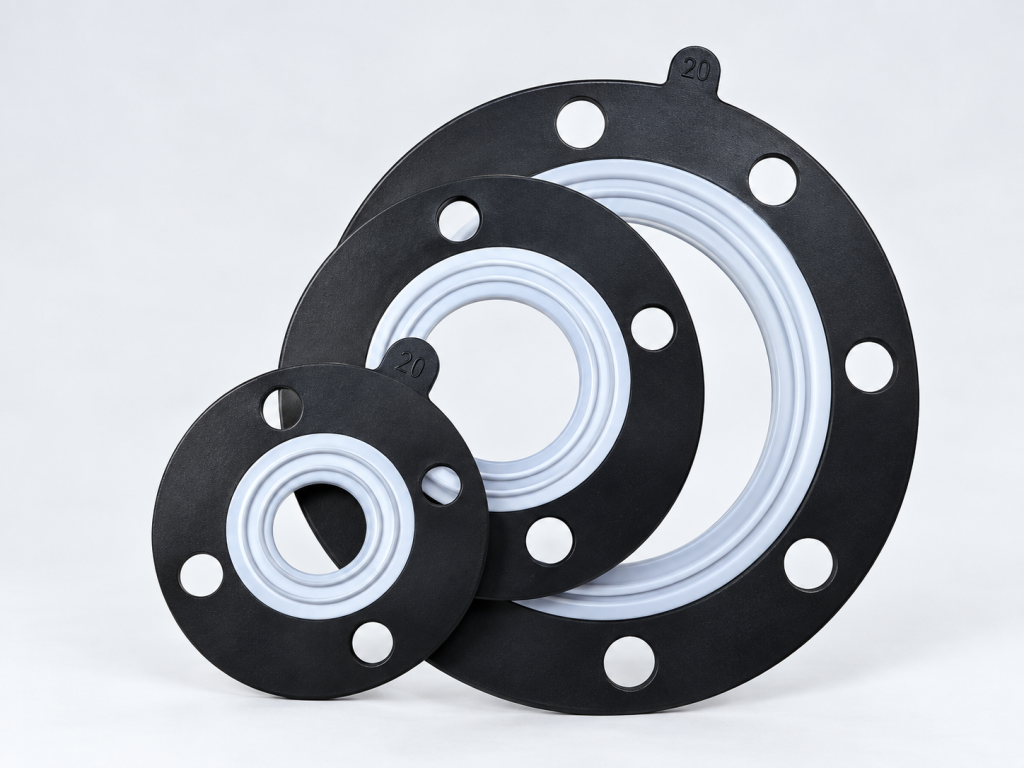

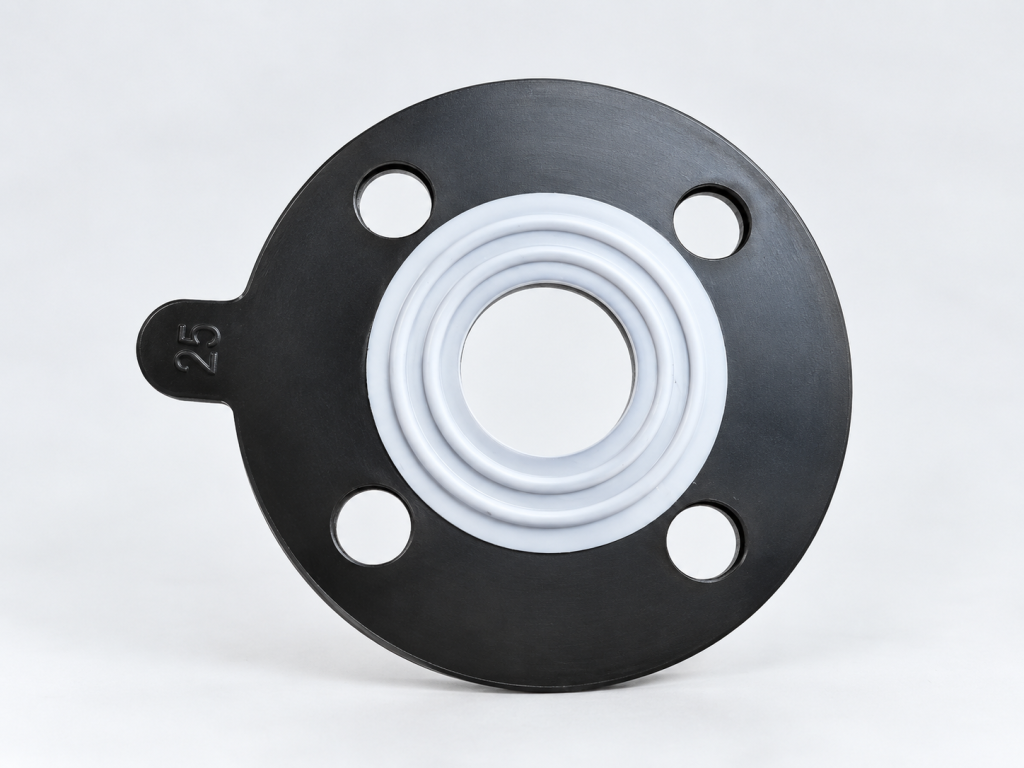

Gioăng Cao Su Bọc PTFE
Gioăng dạng vỏ PTFE và lõi đàn hồi; cần xác nhận cấu tạo vỏ, vật liệu lõi và điều kiện hóa chất.
- Cấu tạo
- Vỏ PTFE +lõi; cần xác nhận lớp vàbiên bao
- Lõi
- Cao su hoặc vật liệu khác theo bản vẽ
- Giới hạn sử dụng
- Theo cảvỏ,lõi và ứng suất lắp
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Có bản vẽ hoặc danh sách vật tư?
Cách gửi BOQ / bản vẽ qua email →Tổng quan sản phẩm
Vỏ PTFE bảo vệ vùng tiếp xúc lưu chất trong khi lõi hỗ trợ khả năng ép và hồi phục. Tài liệu TEADIT mô tả vỏ PTFE có thể kết hợp nhiều loại lõi, gồm tấm sợi hoặc cao su.
Tên PTFE envelope không đồng nghĩa toàn bộ gioăng chịu được nhiệt độ giới hạn của PTFE. Khi vỏ bị cắt hoặc nứt, lưu chất có thể tiếp xúc lõi; vì vậy khả năng tương thích của lõi và quy trình siết vẫn cần được xem xét.
- Chốt vật liệu lõi EPDM/NBR hoặc loại khác.
- Xác nhận vỏ bao kiểu U/V hoặcgia công theo bản vẽ.
- Không suy nhiệt độ toàn bộ gioăng từ PTFE.
Thông số kỹ thuật
| Cấu tạo | Vỏ PTFE +lõi; cần xác nhận lớp vàbiên bao[1] |
|---|---|
| Lõi | Cao su hoặc vật liệu khác theo bản vẽ[1] |
| Giới hạn sử dụng | Theo cảvỏ,lõi và ứng suất lắp[2] |
Sơ đồ kỹ thuật
Bảng kích thước & quy cách
Các kích thước của gioăng bọc PTFE
[1]Cần bản vẽ kết cấu cụ thể; chiều dày tổng không chứng minh chiều dày vỏ.
| Ký hiệu | Thông tin | Cần chốt |
|---|---|---|
| d / D | ID / OD | Khớp mặt bích |
| t | Chiều dày tổng | Theo tải ép thiết kế |
| e | Chiều dàyvỏ | Theo kết cấu nhà sản xuất |
| Lõi | Vật liệu và chiều dày | Khả năng ép/hồi phục |
Ký hiệu và cách đọc bảng
- d: Đường kính trong
- D: Đường kính ngoài
- t: Chiều dày tổng
- e: Chiều dày vỏ theo thiết kế
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Vật liệu
Lõi đàn hồi
Ghi đúng loại và độ cứng; không coi EPDM/NBR là tương đương khi tiếp xúc hóa chất.
Tiêu chuẩn liên quan
Bản vẽ gioăng
Ưu tiên bản vẽ cụ thể của nhà sản xuất cho kết cấu envelope[1]
Ứng dụng
- Mối ghép có yêu cầu bề mặt PTFE và lõi phục hồi phù hợp.
- Thiết bị cómặt bích nhạy cảm với tải ép sau khi được đánh giá thiết kế.
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Hướng dẫn lựa chọn & đặt hàng
Thông tin cần đối chiếu
- Gửi DN/NPS, tiêu chuẩn và cấp bích, kiểu mặt kín, ID/OD và chiều dày cần dùng.
- Cung cấp lưu chất, nồng độ, nhiệt độ, áp suất và vật liệu bích để chọn vật liệu gioăng.
- Gửi cấu tạo envelope và yêu cầu vật liệu lõi; ghi lưu chất/nồng độ để kiểm tra nếu vỏ hỏng.
Lắp đặt & bảo trì
- Kiểm tra vỏ không rách, xước hoặc gấp trước khi lắp.
- Dùng tải siết được xác nhận cho tổ hợp; không siết quá mức gây cắt vỏ PTFE.
Tài liệu kỹ thuật & nguồn đối chiếu
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
TEADIT Industrial Gaskets – PTFE envelope
Trang in 116, mục7
Vỏ PTFE có thể chứa lõi tấm sợi hoặc cao su; giới hạn 260°C của PTFE không phải giới hạn mọi gioăng lõi cao su.
Mở tài liệu gốc ↗TEADIT – ứng dụng và giới hạn vỏ PTFE
Mục Origin in Glass-Lined Equipment
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗ASME B16.21 – nonmetallic flat gaskets
Phạm vi tiêu chuẩn gioăng phi kim, không chứng nhận model hoặc lô hàng.
Mở tài liệu gốc ↗Nguồn được đối chiếu ngày 2026-09-28. Bản toàn văn tiêu chuẩn được cung cấp theo điều kiện của đơn vị phát hành.
