Gioăng cần phù hợp với mặt bích, môi chất, điều kiện làm việc và yêu cầu lắp ráp. Một vòng gioăng vừa lỗ chưa đủ chứng minh nó tạo được mối nối phù hợp.
Vì sao thay đúng cỡ mà mối nối vẫn có vấn đề?
Khi một mối nối không đạt yêu cầu, người mua có thể được yêu cầu “đổi gioăng tốt hơn”. Nhưng tốt hơn phải được diễn giải thành tiêu chí: phù hợp môi chất, mặt kín, nhiệt độ, tải lắp hoặc một điều kiện khác. Nếu nguyên nhân nằm ở mặt bích hoặc cách lắp, đổi vật liệu gioăng đơn lẻ chưa chắc xử lý được vấn đề.
Bài này giúp chuẩn bị thông tin để chọn và mua; không thay quy trình điều tra rò rỉ hay chỉ dẫn siết khi thiết bị đang hoạt động.
Phân loại đủ để đọc catalog
ASME B16.20 bao phủ các họ gioăng kim loại được nêu trong phạm vi của tiêu chuẩn, trong khi B16.21 dành cho gioăng phẳng phi kim. 〔S05〕 〔S09〕 Trong từng họ còn nhiều cấu hình vật liệu và hình dạng. Vì vậy, không nên dùng một nhãn chung “gioăng inox” hoặc “gioăng cao su” thay cho model/cấu tạo cụ thể.

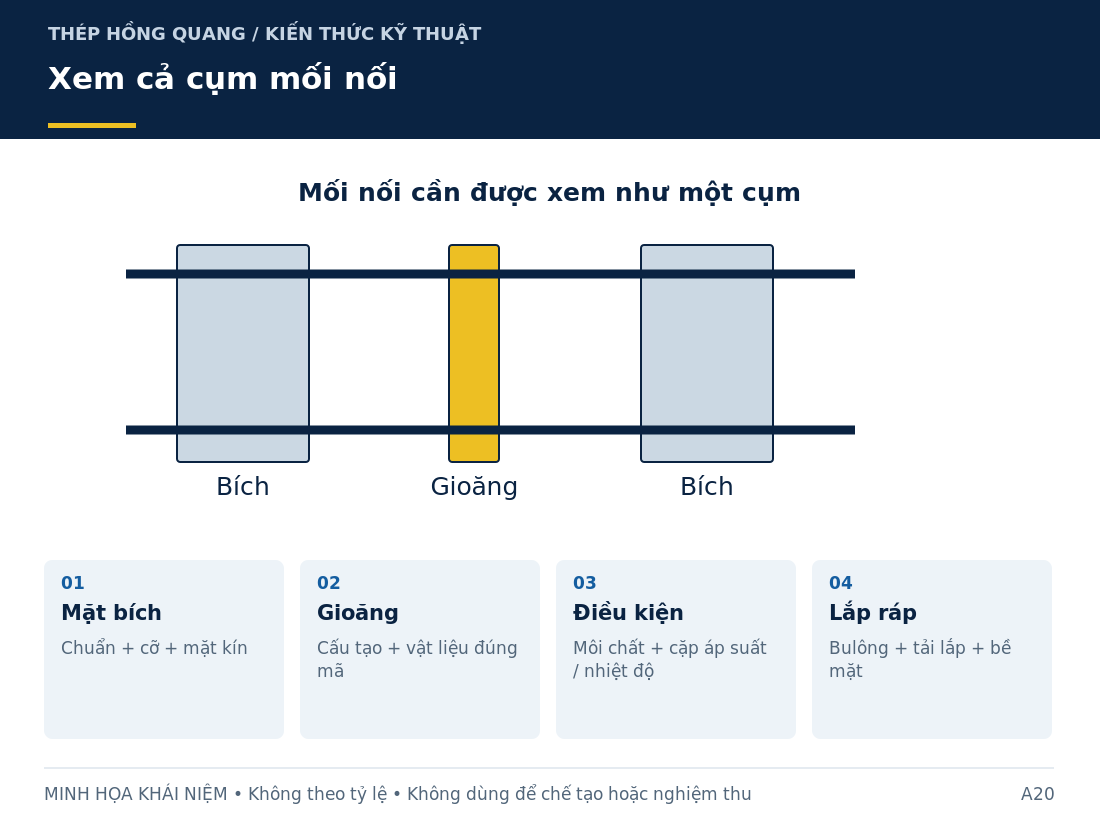

| Lớp dữ liệu | Câu hỏi mua hàng |
|---|---|
| Mặt bích | Chuẩn, cỡ, cấp và RF/FF/RTJ nào? |
| Cấu tạo gioăng | Phẳng, xoắn, vòng kim loại hoặc kiểu được thiết kế? |
| Vật liệu | Mác/compound của phần làm kín và các vòng liên quan? |
| Môi trường | Môi chất, nồng độ, nhiệt độ, áp suất, chu kỳ làm sạch? |
| Lắp ráp | Tài liệu tải lắp, bulông và điều kiện bề mặt nào áp dụng? |
| Chứng từ | Mã hàng, lô, hồ sơ vật liệu/ứng dụng theo đơn hàng? |
Đừng lấy cực đại riêng lẻ để ghép thành một điều kiện
Một trang catalog có thể công bố giới hạn áp suất và nhiệt độ ở các điều kiện khác nhau. Người mua không nên ghép hai con số lớn nhất thành một điểm làm việc “áp suất tối đa tại nhiệt độ tối đa”. Yêu cầu nhà cung cấp xác nhận khả năng sử dụng tại cặp điều kiện cụ thể, cùng môi chất và cấu hình mối nối.
Với hỗn hợp hoặc chu kỳ vệ sinh, cần nêu cả điều kiện bình thường và bất thường dự kiến. Nếu chưa rõ thành phần, trạng thái “chưa có kết luận phù hợp” có giá trị hơn một lựa chọn nhanh nhưng thiếu cơ sở.
Cấu tạo compound quan trọng hơn tên vật liệu chung
Ví dụ Garlock mô tả một gasket sheet gồm sợi aramid với chất kết dính NBR. 〔S31〕 Đây không phải một tấm cao su NBR thuần và cũng không phải bảng giới hạn chung cho mọi gioăng có NBR. Khi đọc catalog, cần hiểu cấu tạo của đúng sản phẩm, không chỉ tìm thấy một chữ quen thuộc.
Tương tự, hình màu xanh hoặc vàng của gioăng không đủ để suy ra compound. Yêu cầu mã hàng, tài liệu vật liệu và marking/nhãn theo cấu hình đã duyệt.
Tình huống minh họa: dùng lại gioăng cũ để đặt hàng
Gioăng tháo ra có thể biến dạng. Ảnh và số đo giúp nhận diện ban đầu nhưng không nên sao chép làm kích thước mới. Hãy tìm bản vẽ mối nối hoặc mã part; đối chiếu với mặt bích và hồ sơ trước khi mua.
Nếu không có mã, ghi rõ mức độ chắc chắn của từng dữ liệu. Một bản RFQ minh bạch trường chưa biết giúp nhà cung cấp yêu cầu đúng tài liệu, thay vì gửi một vòng nhìn giống ảnh nhưng khác cấu tạo.
Mua và bảo quản theo từng bộ
Với nhiều mối nối, nên quản lý gioăng theo mã tuyến/mối nối hoặc cấu hình đã chuẩn hóa. Lưu nhãn, bao gói và tài liệu; tránh để các loại nhìn gần giống nhau bị lẫn. Điều kiện bảo quản và khả năng dùng lại phải theo nhà sản xuất và quy trình dự án, không theo cảm giác “trông còn mới”.
Để đi sâu, xem cách đọc gioăng spiral wound hoặc EPDM, NBR, PTFE, graphite. Nếu vấn đề liên quan siết, xem giới hạn của bảng lực siết chung.
Câu hỏi thường gặp
Gioăng dày hơn có bù được mặt bích lệch không? Không chọn theo cách đó. Cần kiểm tra nguyên nhân sai lệch và phương án lắp được duyệt.
Chỉ gửi DN và Class để hỏi giá có đủ không? Chưa. Cần mặt kín, kiểu gioăng, vật liệu và điều kiện dịch vụ; thiếu mục nào phải làm rõ trước khi chốt.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S05 · ASME — B16.20 — Metallic Gaskets for Pipe Flanges
Họ ring joint, spiral wound, metal jacketed; phạm vi chứ không hướng dẫn chọn mọi gasket.
- S09 · ASME — B16.21 — Nonmetallic Flat Gaskets for Pipe Flanges
Phân biệt họ gioăng phẳng phi kim với B16.20.
- S31 · Garlock — BLUE-GARD Style 3000 — Product 39000-2802
Ví dụ gasket sheet aramid với NBR binder, cho thấy cần đọc đúng compound.
