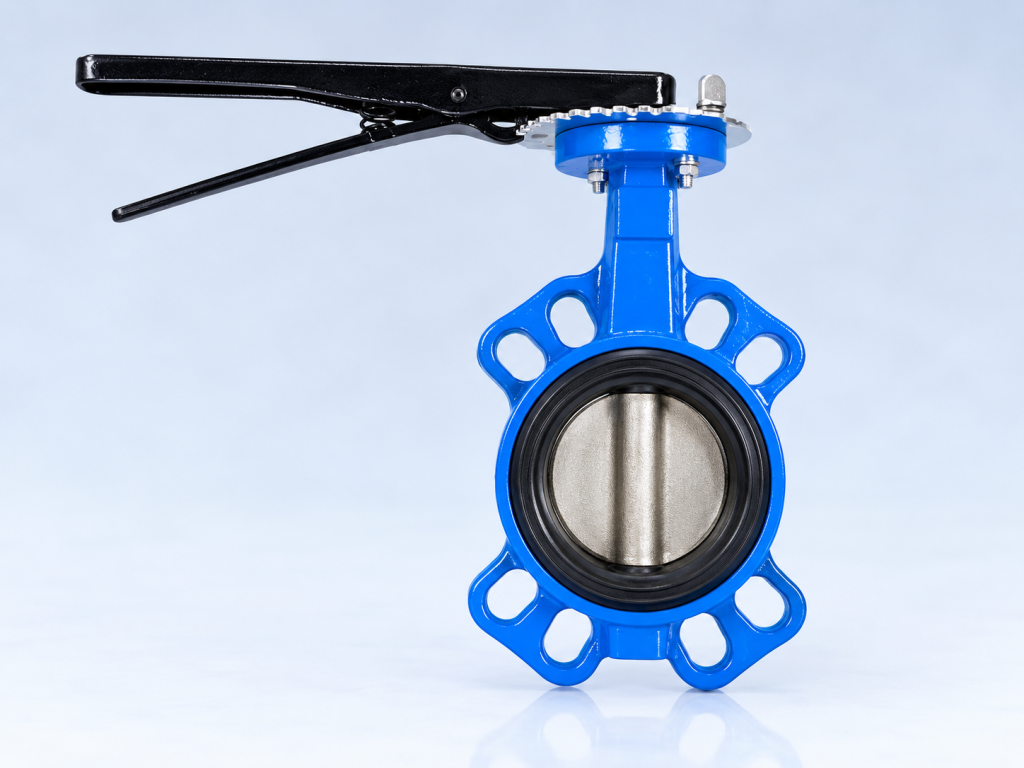

Van Bướm Tay Gạt Đa Tai Bích
Van bướm có tai liên kết quanh thân; cần xác định tai ren lug hay tai lỗ xuyên trước khi chọn bulông.
- Kiểu liên kết
- Cần xác nhận lug/tai ren hoặc lỗ xuyên
- Truyền động
- Tay gạt trực tiếp
- Vật liệu cần chốt
- Thân, đĩa, ty và seat riêng biệt
- Giới hạn vận hành
- Theo model và tổ hợp seat–lưu chất–nhiệt độ
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Có bản vẽ hoặc danh sách vật tư?
Cách gửi BOQ / bản vẽ qua email →Tổng quan sản phẩm
Tên đa tai bích chưa đủ xác định kiểu lắp. Lug có thể dùng tai ren để liên kết hai phía; thân nhiều tai có lỗ xuyên vẫn có yêu cầu bulông và khả năng cách ly khác.
Không mặc định van phù hợp làm điểm cuối đường ống chỉ vì có nhiều tai. Khả năng dead-end phải được nhà sản xuất công bố cho đúng model và áp suất.
- Phân biệt tai ren và lỗ xuyên.
- Đối chiếu chiều sâu ăn ren bulông.
- Dead-end là yêu cầu riêng cần xác nhận.
Thông số kỹ thuật
| Kiểu liên kết | Cần xác nhận lug/tai ren hoặc lỗ xuyên[1] |
|---|---|
| Truyền động | Tay gạt trực tiếp[1] |
| Vật liệu cần chốt | Thân, đĩa, ty và seat riêng biệt[2] |
| Giới hạn vận hành | Theo model và tổ hợp seat–lưu chất–nhiệt độ[1] |
Sơ đồ kỹ thuật
Bảng kích thước & quy cách
Không suy kích thước tai của sản phẩm này từ một van wafer hoặc ảnh minh họa.
| Ký hiệu | Cần cung cấp | Mục đích |
|---|---|---|
| PCD | Vòng tâm lỗ theo chuẩn bích | Khớp bích đường ống |
| n / M | Số tai và ren hoặc đường kính lỗ | Chọn bulông |
| L | Khoảng mặt kín theo model | Khớp chiều dài tuyến |
Ký hiệu và cách đọc bảng
- PCD: Vòng tâm các tai
- n: Số tai/lỗ
- M: Cỡ và bước ren nếu tai ren
- L: Chiều dài lắp
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Vật liệu
Seat
EPDM và NBR cần chọn theo môi chất và nhiệt độ, đồng thời kiểm tra thiết kế làm kín tại mặt bích.
Tiêu chuẩn liên quan
API 609 / MSS SP-67
Thiết kế và chiều dài của một số dòng van bướm đệm đàn hồi[1]
EN558
Chuỗi chiều dài cần xác nhận theo model[2]
Ứng dụng
- Các vị trí cần van bướm có tai liên kết rõ cấu hình.
- Nhánh bảo trì có yêu cầu tháo một phía sau khi kiểm tra dead-end.
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Hướng dẫn lựa chọn & đặt hàng
Thông tin cần đối chiếu
- Gửi ảnh hai mặt thân, ký hiệu model và bản vẽ tai bích.
- Nếu cần tháo một phía, ghi rõ áp suất còn lại và yêu cầu dead-end.
Lắp đặt & bảo trì
- Chọn chiều dài bulông đúng độ sâu ren; không ép đáy lỗ ren.
- Kiểm tra đĩa quay không chạm lòng ống hoặc bích.
- Seat đúc có thể đảm nhiệm gioăng bích; không tự thêm gioăng nếu IOM không yêu cầu.
Tài liệu kỹ thuật & nguồn đối chiếu
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
Bray Series 20/21 – wafer và lug
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Bray Series 30/31 – cấu tạo van bướm
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Bray – hướng dẫn van bướm đệm đàn hồi
Mục 2.2, 4.1–4.2; PDF trang 4–5 và 10–12
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Nguồn được đối chiếu ngày 2026-09-28. Bản toàn văn tiêu chuẩn được cung cấp theo điều kiện của đơn vị phát hành.
