Thân và đĩa
Thân gang, gang cầu và các vật liệu đĩa là lựa chọn theo model; đĩa inox không có nghĩa toàn bộ van là inox.
THÉP HỒNG QUANG
Vật tư đường ống công nghiệp
Lựa chọn đúng kết cấu · Đối chiếu đúng tiêu chuẩn
Ảnh giới thiệu sản phẩm · Quy cách giao hàng theo báo giá được xác nhận.
THÉP HỒNG QUANG / CATALOG KỸ THUẬT

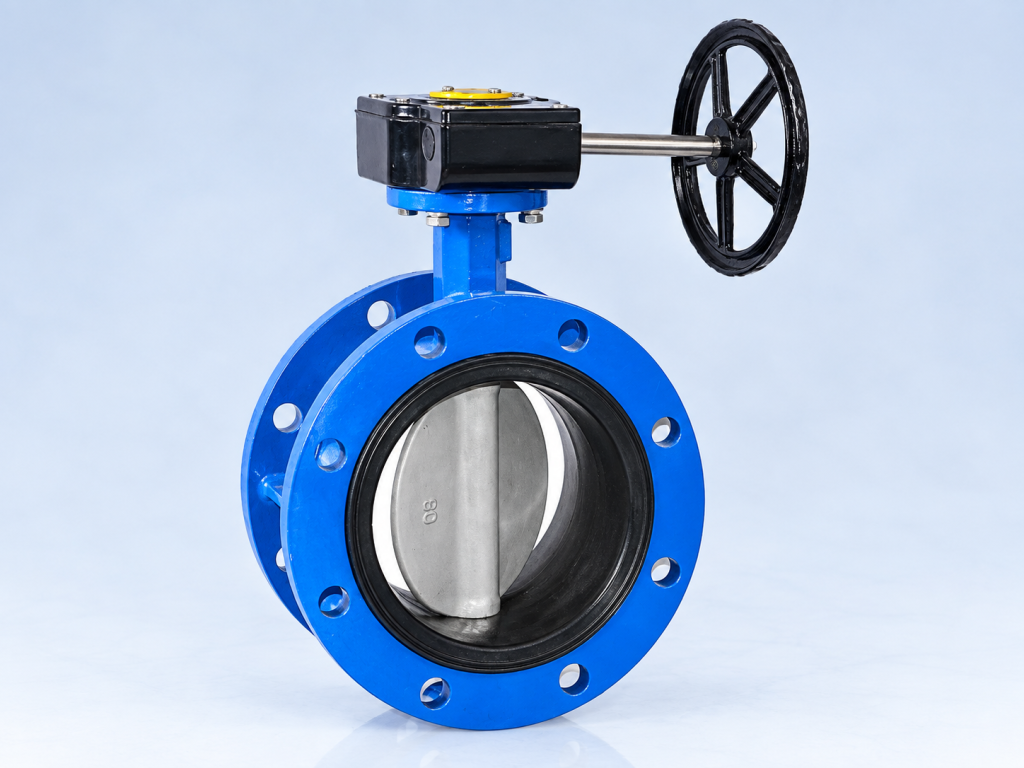

Van Bướm Tay Quay Hộp Số
Van bướm dùng hộp số và vô lăng để thao tác; chọn bộ truyền theo moment van và điều kiện lắp.
- Truyền động
- Tay quay qua hộp số
- Kiểu thân
- Wafer/lug/mặt bích tùy model; cần xác nhận
- Áp suất làm việc
- Do tổ hợp thân–đĩa–seat quyết định, không do tay quay
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Có bản vẽ hoặc danh sách vật tư?
Cách gửi BOQ / bản vẽ qua email →Tổng quan sản phẩm
Hộp số chuyển chuyển động nhiều vòng của vô lăng thành chuyển động quay của đĩa. Bộ truyền phù hợp giúp điều khiển những van có moment thao tác lớn.
Chiều cao tổng thể và khoảng hở tay quay phụ thuộc cả thân van và hộp số. Không dùng kích thước một thân van trần để bố trí cả bộ van.
- Đối chiếu moment đầu ra của hộp số.
- Chỉ thị vị trí đóng/mở cần dễ quan sát.
- Chốt cả kích thước thân và bộ truyền.
Thông số kỹ thuật
| Truyền động | Tay quay qua hộp số[1] |
|---|---|
| Kiểu thân | Wafer/lug/mặt bích tùy model; cần xác nhận[2] |
| Áp suất làm việc | Do tổ hợp thân–đĩa–seat quyết định, không do tay quay[2] |
Sơ đồ kỹ thuật
Bảng kích thước & quy cách
Các giá trị cần lấy từ bản vẽ lắp ráp của đúng tổ hợp; chưa có model để công bố sốmm.
| Ký hiệu | Chi tiết | Cần đối chiếu |
|---|---|---|
| L | Thân van | Khoảng cách hai bích |
| H | Van + hộp số | Khoảng trống phía trên |
| W / E | Vô lăng và độ nhô | Không gian thao tác |
| Bệ / trục | Giao diện nối | Khớp hộp số với van |
Ký hiệu và cách đọc bảng
- L: Chiều dài lắp thân van
- H: Chiều cao tổng cả hộp số
- W: Đường kính vô lăng
- E: Độ nhô ngang bộ truyền
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Vật liệu
Seat
EPDM và NBR cần chọn theo môi chất và nhiệt độ, đồng thời kiểm tra thiết kế làm kín tại mặt bích.
Hộp số
Cần model, moment đầu ra và cấp bảo vệ theo môi trường lắp; không tự gán IP65/IP67.
Tiêu chuẩn liên quan
API 609 / MSS SP-67
Thiết kế và chiều dài của một số dòng van bướm đệm đàn hồi[4]
EN558
Chuỗi chiều dài cần xác nhận theo model[2]
ISO 5211
Giao diện lắp nếu tổ hợp van–hộp số áp dụng[2]
Ứng dụng
- Đường ống nước hoặc HVAC cần giảm lực thao tác trực tiếp.
- Cụm van có yêu cầu chỉ thị vị trí và thao tác tay quay.
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Hướng dẫn lựa chọn & đặt hàng
Thông tin cần đối chiếu
- Gửi DN, áp suất chênh, lưu chất và tần suất đóng mở.
- Chốt moment, hướng đặt vô lăng, khoảng bảo trì và kiểu bệ/trục.
Lắp đặt & bảo trì
- Xác nhận hành trình và chỉ thị vị trí sau khi lắp bộ truyền.
- Không dùng tay quay để nâng cả bộ van.
- Kiểm tra đĩa quay không chạm lòng ống hoặc bích.
Tài liệu kỹ thuật & nguồn đối chiếu
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
Bray Series 04 – bộ truyền tay quay
Trang in 3
Thông tin cơ cấu truyền động tham khảo; không xác nhận torque/IP của bộ truyền chưa biết model.
Mở tài liệu gốc ↗Bray Series 30/31 – cấu tạo van bướm
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Bray – hướng dẫn van bướm đệm đàn hồi
Mục 2.2, 4.1–4.2; PDF trang 4–5 và 10–12
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Bray Series 20/21 – wafer và lug
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Nguồn được đối chiếu ngày 2026-09-28. Bản toàn văn tiêu chuẩn được cung cấp theo điều kiện của đơn vị phát hành.
