Góc đổi hướng và bán kính cong là hai thông tin khác nhau. Đặt “co 90 độ” vẫn thiếu cỡ, kiểu LR/SR, chiều dày, vật liệu, đầu hàn và tiêu chuẩn áp dụng.
Cùng đổi hướng 90° nhưng chưa chắc thay nhau được
Trong tuyến có không gian hạn chế, khác biệt hình học của co có thể ảnh hưởng khoảng lắp giữa hai đầu ống. Người mua thường nhìn ảnh để nhận co 45° hay 90°, nhưng ảnh không đủ xác nhận bán kính hoặc kích thước tâm–đầu. Khi thay thế trong một đoạn ống cố định, sai thông tin này có thể làm cả đoạn không lắp đúng vị trí.

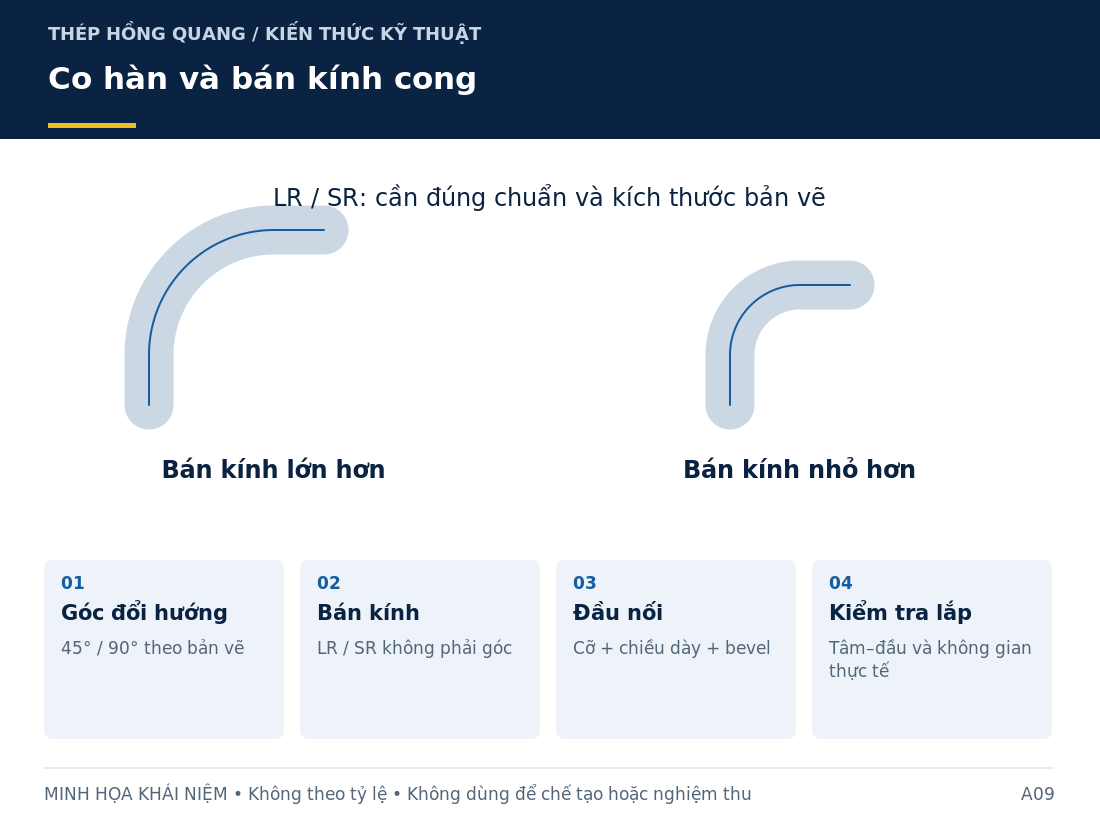

LR và SR là các tên gọi phân biệt nhóm bán kính cong. Không nên suy ra giá trị chế tạo chỉ từ những chữ đó mà không biết tiêu chuẩn và cỡ. ASME B16.9 hiện mô tả phạm vi phụ kiện hàn đối đầu, trong đó có short-radius elbows/returns thuộc phạm vi được nêu; tài liệu của dự án vẫn cần được kiểm tra đúng phiên bản. 〔S02〕
Một dòng “co hàn” đầy đủ nên chứa gì?
| Trường | Ví dụ cách ghi, chưa phải cấu hình mua |
|---|---|
| Góc | 45° hoặc 90° theo bản vẽ |
| Hình học | LR/SR và kích thước xác nhận theo chuẩn |
| Cỡ | DN hoặc NPS, không thay bằng số đo mơ hồ |
| Đầu nối | Hàn đối đầu; yêu cầu bevel theo hồ sơ |
| Chiều dày | SCH hoặc chiều dày quy định tương ứng |
| Vật liệu | Tiêu chuẩn và grade của phụ kiện |
| Chứng từ | Mức kiểm tra/truy xuất cần cho đơn hàng |
Phần “ví dụ cách ghi” không cung cấp các số liệu kích thước để chế tạo. Cần bản vẽ hoặc datasheet đúng sản phẩm nếu một trường ảnh hưởng trực tiếp đến vị trí lắp.
Đừng chọn co ngắn chỉ để tiết kiệm không gian
Rút bán kính có thể giải quyết một vấn đề bố trí nhưng không được phép bỏ qua điều kiện dòng chảy, tổn thất, tải và yêu cầu thiết kế. Bên mua nên yêu cầu bên thiết kế xác nhận phương án, thay vì tự kết luận co ngắn là lựa chọn tối ưu vì lắp vừa.
Tương tự, không mặc định co LR luôn tốt hơn cho mọi tuyến. Chất lượng lựa chọn là đáp ứng yêu cầu cụ thể, có thể thi công và kiểm tra được. Điều quan trọng trong báo giá là phương án đáp ứng và phương án thay thế được trình bày tách biệt.
Tình huống minh họa ở công trường
Một bản kê ghi co 90° nhưng bản vẽ isometric yêu cầu LR. Nhà cung cấp chào loại khác vì tiêu đề trên RFQ không nêu. Cách xử lý hợp lý là đính kèm bản vẽ, đánh dấu hạng mục và yêu cầu cập nhật lại báo giá, không để hai bản mô tả cùng tồn tại đến lúc giao hàng.
Nếu cần đổi góc do tuyến thực tế khác bản vẽ, ghi đó là yêu cầu thay đổi thiết kế. Không tự cắt nối một co theo hướng dẫn trên web để tạo góc gần đúng. Bài viết không cung cấp quy trình chế tạo hay hàn phục vụ thao tác này.
Kiểm tra bản vẽ và ảnh giao hàng
Ảnh giúp kiểm tra sơ bộ hình dạng, tình trạng đầu hàn và marking. Kích thước tâm–đầu, chiều dày và dung sai cần đối chiếu theo phương pháp kiểm tra của đơn hàng. Với cỡ gần nhau hoặc nhiều grade trong cùng lô, phải giữ nhãn của từng kiện để tránh lẫn.
Để nhận vật tư thuận lợi, nên thống nhất từ đầu cách ghi cỡ/góc/loại lên nhãn kiện, liên kết nhãn với PO line và chứng từ. Hình thức này không thay cho marking bắt buộc của chuẩn, nhưng hỗ trợ người nhận kiểm đếm không nhầm vị trí.
Trước khi gửi báo giá
Chuẩn bị số lượng theo từng góc và cỡ; không gộp “co hàn các loại” vào một dòng nếu các loại có yêu cầu khác nhau. Đính kèm tiêu chuẩn vật liệu, chiều dày và ghi rõ mọi trường chưa xác nhận. Tiêu chuẩn kích thước và vật liệu phụ kiện giải thích vì sao chỉ ghi A234 chưa đủ.
Câu hỏi thường gặp
Có thể nhận diện LR/SR chắc chắn từ ảnh không? Không nên dùng ảnh phối cảnh làm phép đo. Cần marking, bản vẽ hoặc số đo có phương pháp phù hợp.
Hai co cùng vật liệu và cỡ nhưng khác góc có cùng đơn giá không? Không suy ra được. Yêu cầu báo riêng từng cấu hình và cùng phạm vi chứng từ/giao hàng để so sánh.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S02 · ASME — B16.9 — Factory-Made Wrought Buttwelding Fittings
Phạm vi họ phụ kiện hàn đối đầu; catalog hiển thị 2024.
