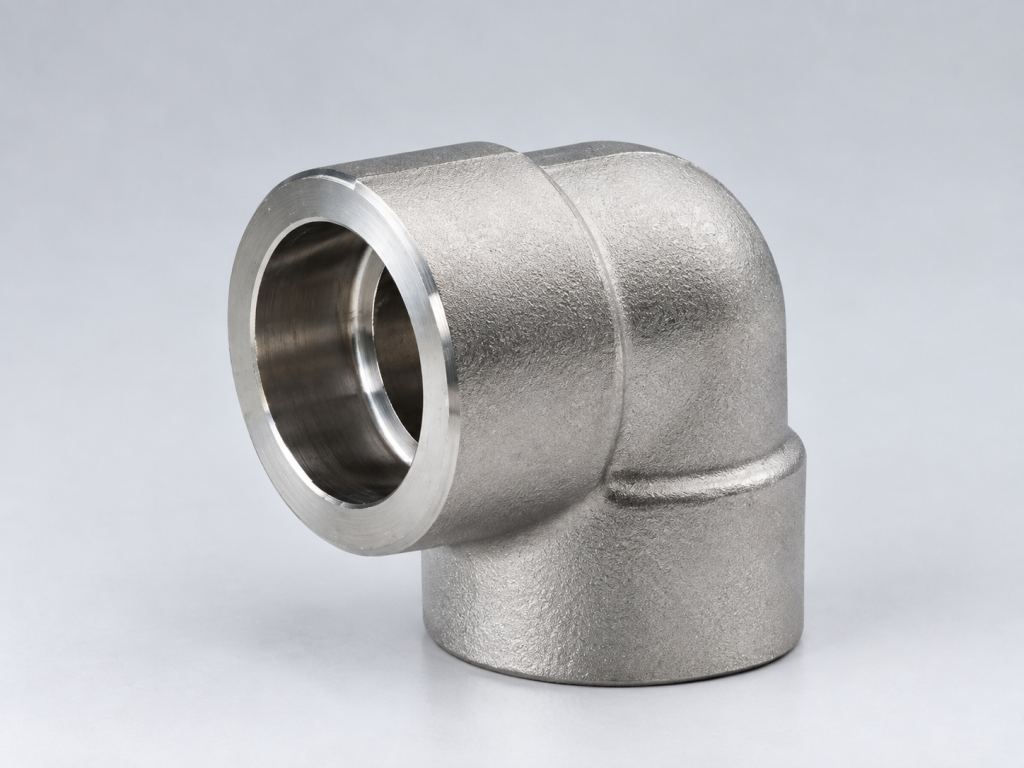

Co hàn lồng 90 độ đổi hướng tuyến ống qua hai đầu nối socket weld (SW): đầu ống đi vào ổ lồng của co, sau đó được liên kết bằng mối hàn góc bên ngoài. Khi đặt mua, cần xác định cùng lúc cỡ ống, Class, vật liệu và kích thước lắp; chỉ ghi “co 90 độ 3000lbs” vẫn chưa đủ để đối chiếu hàng.
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Co hàn lồng 90 độ đổi hướng tuyến ống qua hai đầu nối socket weld (SW): đầu ống đi vào ổ lồng của co, sau đó được liên kết bằng mối hàn góc bên ngoài. Khi đặt mua, cần xác định cùng lúc cỡ ống, Class, vật liệu và kích thước lắp; chỉ ghi “co 90 độ 3000lbs” vẫn chưa đủ để đối chiếu hàng.
Điểm dễ nhận ra của co hàn lồng là bậc ổ ở mỗi đầu, dùng để nhận đầu ống. Phần đường dẫn bên trong đổi hướng 90°. Mối nối được hàn tại miệng ổ, khác với co hàn đối đầu, nơi hai mép đầu ống và đầu co ghép với nhau để hàn. Co ren lại có ren trong để vặn nối. Ba loại có thể cùng góc 90° nhưng không dùng chung cách lắp hay bảng kích thước.
Ổ socket giúp định vị đầu ống; chiều sâu ổ không phải chiều dài được phép ép sát đầu ống khi hàn. Khoảng hở lắp, kích thước mối hàn và trình tự thi công cần theo thiết kế và WPS — quy trình hàn được áp dụng cho mối nối. Khi kiểm hàng, nên nhìn cả lòng ổ và hai đầu nối, thay vì chỉ đối chiếu hình dáng bên ngoài.
| Góc 90° | Góc đổi hướng; chưa cho biết chiều dài lắp |
|---|---|
| NPS | Cỡ ống danh nghĩa, không phải đường kính đo trực tiếp tại miệng ổ |
| SW / socket weld | Kiểu kết nối hàn lồng; cần đồng bộ với đầu ống và phụ kiện nối tiếp |
| Class | Cấp phân hạng của phụ kiện; cần ghi rõ cùng tiêu chuẩn |
| Schedule của ống | Ký hiệu quy cách chiều dày thành ống; phải đối chiếu với cấu hình phụ kiện |
| Vật liệu | Cần mác cụ thể và hồ sơ vật liệu, không chỉ tên “thép” hoặc “inox” |
| Class 3000 | Class 3000 không có nghĩa co luôn làm việc được ở 3000 psi. Tài liệu Bonney Forge đối chiếu SW Class 3000 với ống Schedule 80 trong bảng cơ sở phân hạng. Cách đối chiếu này không thay phép kiểm áp suất cho điều kiện vận hành: còn phải xét vật liệu, nhiệt độ, chiều dày và yêu cầu thiết kế. Vì vậy, nếu danh sách vật tư ghi ống Schedule 160 nhưng co SW Class 3000, hãy gửi cả hai thông tin để bộ phận thiết kế xác nhận; không tự tăng hoặc giảm Class theo tên gọi.[2][2] |
Với co hàn lồng, cần phân biệt kích thước từ tâm co đến mặt đầu với chiều sâu ổ nhận ống. Một co có thể đúng cỡ và Class nhưng vẫn cần đối chiếu khoảng cách tâm tuyến khi thay vào đoạn ống có sẵn. Bảng dưới là một mẫu Bonney Forge bằng thép carbon A105, NPS 1/2, SW Class 3000 . Dữ liệu dùng để giải thích cách đọc quy cách, chưa xác nhận đây là model Hồng Quang cung cấp. Không dùng bảng làm bản vẽ chế tạo hoặc thay kích thước của hàng được chào.[3]
| Ký hiệu theo bản vẽ hãng | Kích thước (inch) | Quy đổi (mm) |
|---|---|---|
| A — tâm đến mặt đầu | 1 1/8 | 28,575 |
| B — đường kính bao ở đầu co | 1 5/16 | 33,3375 |
| C — đường kính ổ socket | 0,855 | 21,717 |
| D min — chiều sâu socket tối thiểu | 3/8 | 9,525 |
| E — tâm đến đáy socket | 5/8 | 15,875 |
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Mẫu kích thước trên dùng A105; không suy từ đó rằng mọi co hàn lồng đều bằng A105. Nếu danh sách vật tư yêu cầu inox rèn, cần ghi tiêu chuẩn ASTM A182/A182M và mác cụ thể theo hồ sơ đặt hàng. ASTM A182/A182M bao gồm phụ kiện rèn bằng thép hợp kim và thép không gỉ; tên tiêu chuẩn chưa thay được việc xác định mác.[4][4]
Khi hỏi mua, gửi cả vật liệu ống đang dùng và môi chất, nhiệt độ, áp suất thiết kế. Hai co có cùng cỡ và Class nhưng khác mác vật liệu chưa thể coi là thay thế cho nhau. Khả năng dùng với một môi chất cụ thể phải được đối chiếu theo yêu cầu hệ thống; không chọn inox chỉ vì mô tả chung là “chống gỉ”. Hồ sơ vật liệu cần kèm hàng nên được ghi trong yêu cầu báo giá nếu công trình có quy định nghiệm thu.
ASME B16.11-2021 quy định các yêu cầu về phân hạng, kích thước, dung sai, ghi nhãn và vật liệu cho phụ kiện rèn hàn lồng và ren. Các cấp của đầu hàn lồng trong tiêu chuẩn này là Class 3000, 6000 và 9000. Đây là tiêu chuẩn phụ kiện, cần dùng cùng tiêu chuẩn thiết kế đường ống phù hợp.[1][1]
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
phạm vi và cấp phân hạng đầu SW.
Mở tài liệu gốc ↗trang in 6 về co 90°; trang in 21 về cơ sở đối chiếu Class và Schedule. Công thức trong catalog dẫn các bản B31 năm 2012; bài không dùng chúng để tính áp suất thiết kế.
Mở tài liệu gốc ↗vật liệu A105 và kích thước A–E của mẫu tham khảo.
Mở tài liệu gốc ↗phạm vi vật liệu phụ kiện rèn; phiên bản đặt hàng theo yêu cầu dự án.
