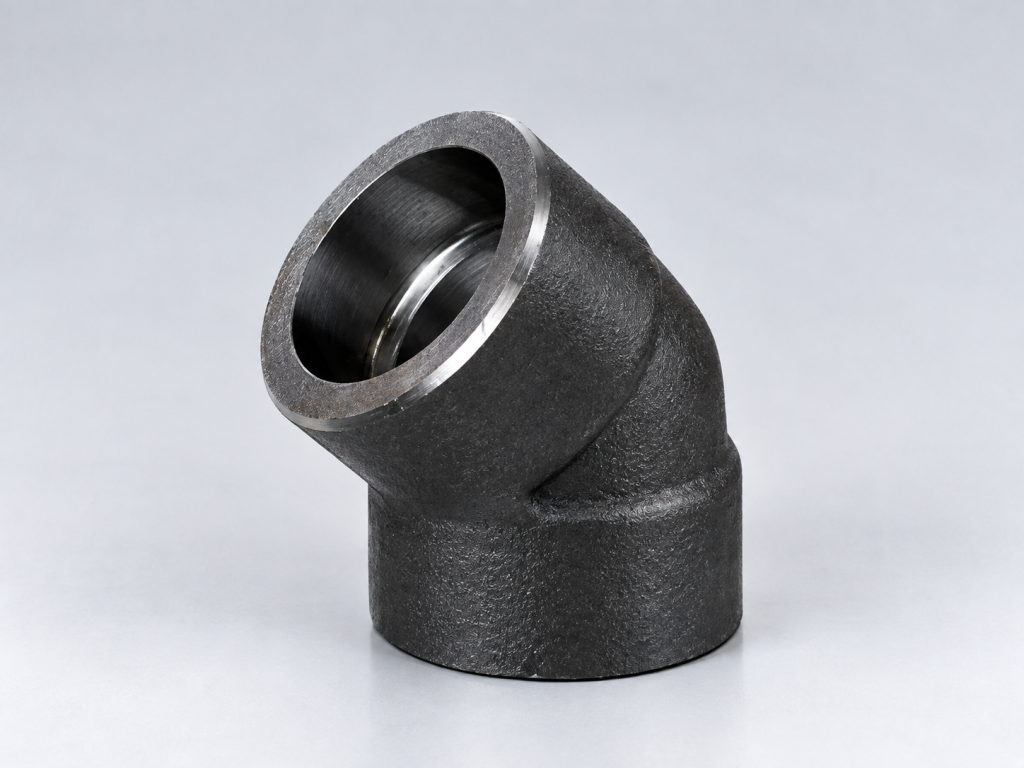

Co 45° có ổ lồng nhận đầu ống, dùng với quy cách socket weld được xác định trong thiết kế.
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Co hàn lồng 45 độ, còn gọi là cút 45° socket weld (SW), dùng để chuyển hướng đường ống một góc 45°. Hai đầu có ổ lồng nhận đầu ống; mối hàn góc nằm bên ngoài, tại chỗ ống đi vào co. Với quy cách thép carbon rèn A105, Class 3000, cần đối chiếu thêm cỡ ống, chiều dày và kích thước lắp trước khi đặt mua.
NPS là cỡ ống danh nghĩa. Schedule, thường viết SCH, là ký hiệu dãy chiều dày ống; cùng một NPS vẫn cần biết SCH hoặc chiều dày cụ thể để đối chiếu cấu hình. Hai thông tin này giúp tránh yêu cầu chỉ ghi “co 45 độ nửa inch” nhưng chưa xác định được đúng loại cần mua.
Khác với co hàn đối đầu, đầu ống đi vào một ổ lồng ở mỗi đầu co. Mối hàn góc bên ngoài nối thành ống với miệng ổ. Vì vậy, khi kiểm tra quy cách phải xem cả đường kính ổ, chiều sâu ổ và khoảng từ tâm co đến mặt đầu; chỉ đo phần thân bên ngoài chưa đủ.
| Góc chuyển hướng | 45°; cần phân biệt với co 90° |
|---|---|
| Kiểu kết nối | SW: hàn lồng, hai đầu có ổ socket |
| Vật liệu A105 | Thép carbon rèn theo ASTM A105/A105M; đối chiếu mác và hồ sơ hàng được chào |
| Class 3000 | Cấp phân hạng phụ kiện; không đọc thành áp suất vận hành cố định 3.000 psi |
| Tiêu chuẩn kích thước tham chiếu | ASME B16.11; trang ASME hiện giới thiệu edition 2021 |
| Cỡ đặt hàng | Ghi NPS và chiều dày ống/Schedule, không chỉ ghi đường kính đo được |
Bảng sau lấy từ sản phẩm Bonney Forge 3000-Socket Weld-1/2-45, vật liệu A105. Đây là ví dụ của nhà sản xuất để đọc quy cách, chưa xác nhận là model Hồng Quang cung cấp. Không dùng làm bản vẽ chế tạo hoặc chốt kích thước giao hàng. [2]
| Hạng mục | Ký hiệu của hãng | Kích thước (inch) |
|---|---|---|
| Cỡ danh nghĩa | NPS | 1/2 |
| Tâm đến mặt đầu | A | 1 |
| Đường kính ổ socket | C | 0,855 |
| Chiều sâu socket tối thiểu | D min | 3/8 |
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
A105 là quy cách vật liệu thép carbon rèn dùng cho các bộ phận đường ống, không phải tên tiêu chuẩn kích thước. Vì thế, yêu cầu mua cần ghi cả vật liệu lẫn tiêu chuẩn phụ kiện. Chữ A105 trên danh sách vật tư cũng không tự xác nhận xuất xứ, chứng chỉ hoặc tình trạng hàng của một lô cụ thể. Nếu dự án yêu cầu hồ sơ vật liệu, hãy nêu loại hồ sơ ngay trong yêu cầu báo giá. [3]
Khi môi chất, nhiệt độ hoặc yêu cầu chống ăn mòn khiến thiết kế chỉ định vật liệu khác, cần giữ đúng mác đó. Không thay A105 bằng một mác inox chỉ dựa vào nhận xét “inox tốt hơn”, cũng không dùng bảng kích thước tham khảo để xác nhận kích thước của mọi co bằng vật liệu khác.
ASME B16.11 quy định các yêu cầu về phân hạng, kích thước, dung sai, ghi nhãn và vật liệu của phụ kiện rèn hàn lồng hoặc ren. Với đầu SW, tiêu chuẩn nêu các Class 3000, 6000 và 9000. Class giúp xác định nhóm phụ kiện cần đối chiếu; áp suất cho phép của hệ thống còn phụ thuộc vật liệu, nhiệt độ, chiều dày và bộ tiêu chuẩn thiết kế áp dụng. Không chọn co chỉ vì áp suất vận hành thấp hơn con số 3000 trong tên gọi. [1]
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
