Măng sông ren và rắc co ren đều có thể xuất hiện ở một đoạn nối thẳng, nhưng cách lắp và tháo khác nhau. Nếu đang thay bộ lọc hoặc van giữa hai đoạn ống cố định, chỉ chọn phụ kiện theo cỡ ren có thể khiến thiết bị khó lấy ra khi bảo trì. Hãy bắt đầu từ công việc cần làm, rồi mới đối chiếu cấu tạo và kích thước.
Nhìn vào cấu tạo để phân biệt

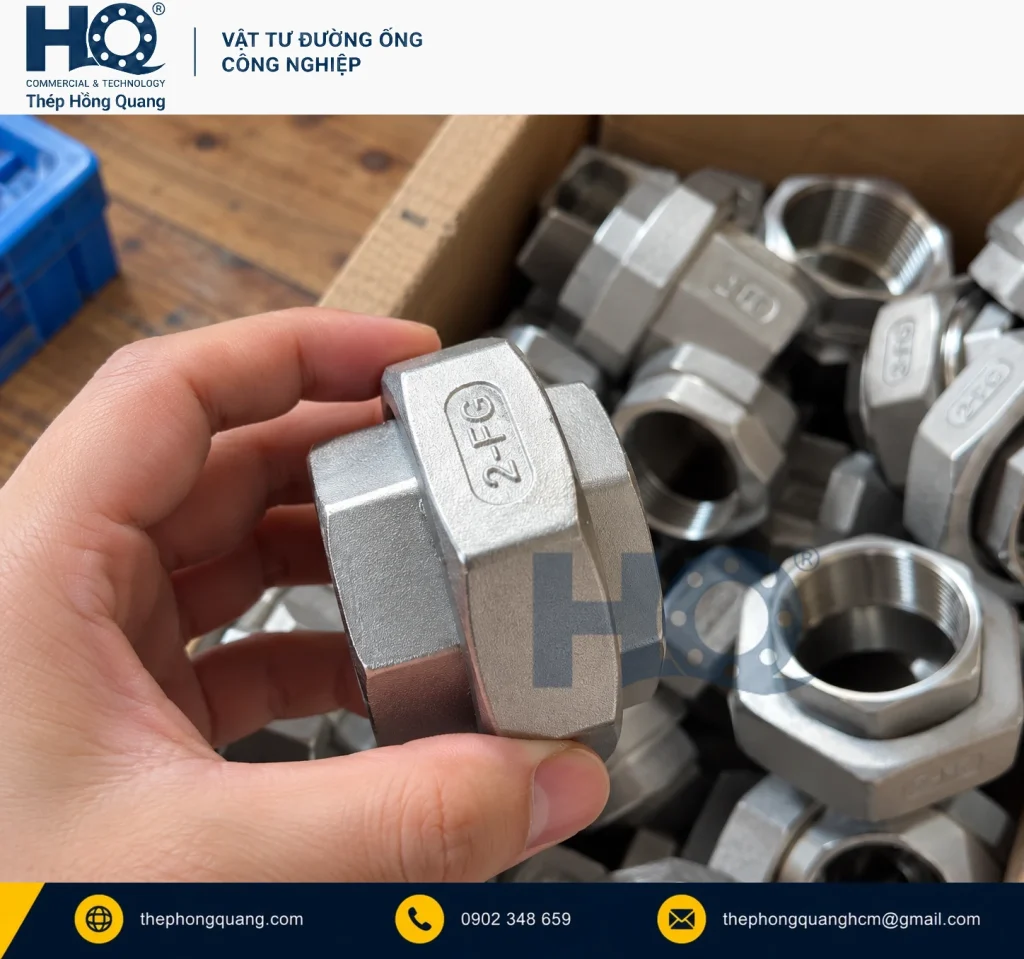

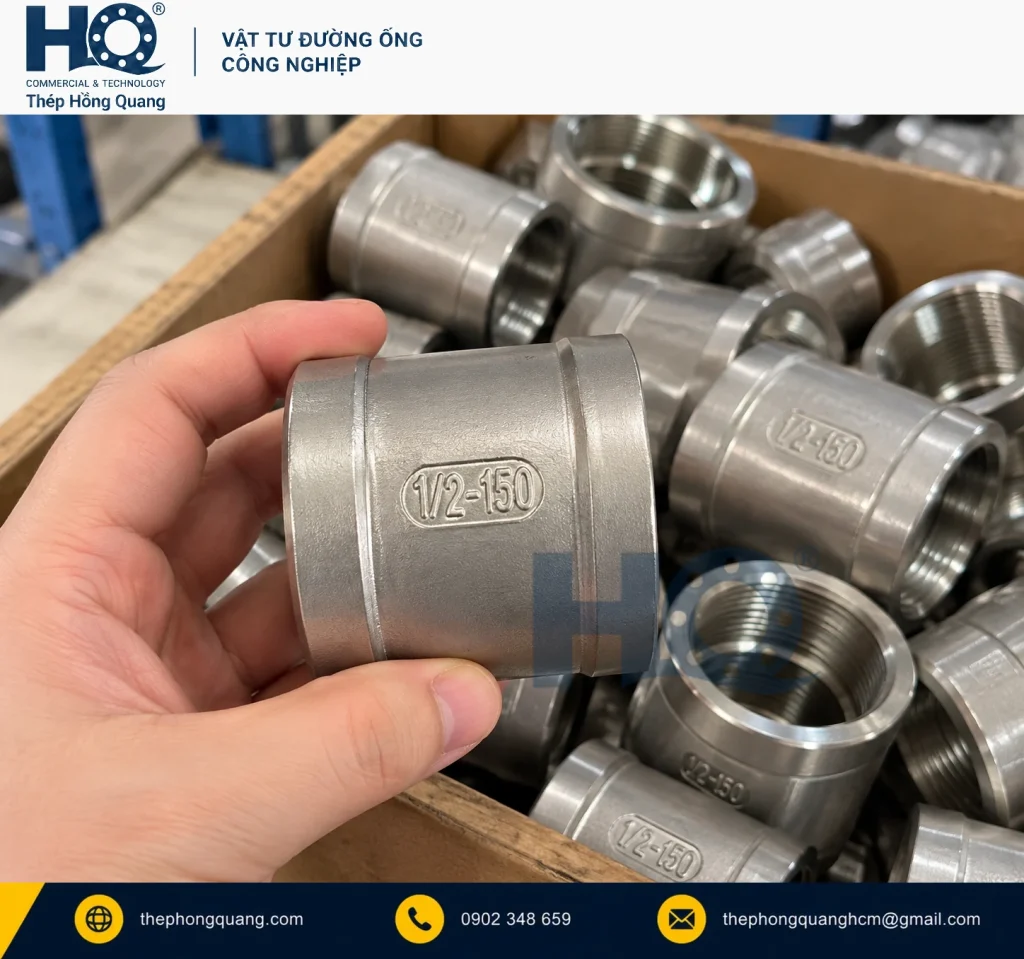

Măng sông ren loại hai đầu thông thường có thân nối liền và hai cửa ren trong để ghép với đầu ren ngoài. Rắc co có bộ phận tháo nối ở giữa, thường nhận ra qua đai ốc liên kết hai phần. Khi chọn rắc co, cần kiểm cả cấu tạo mặt làm kín hoặc gioăng của model, chứ không chỉ kiểm hai đầu ren.
| Điểm so sánh | Măng sông ren | Rắc co ren |
|---|---|---|
| Điểm cần nhận dạng | Thân nối và hai đầu ren | Hai phần nối và đai ốc liên kết |
| Câu hỏi về thao tác | Chi tiết nào có thể xoay để vặn nối? | Có đủ chỗ nới đai ốc và lấy thiết bị ra? |
| Thông tin phải chốt | Chuẩn ren, cỡ, vật liệu, chiều dài | Các thông tin đầu nối và cấu tạo làm kín giữa bộ |
Khi hai đầu ống đã cố định
Hãy gửi sơ đồ ngắn thể hiện vị trí van, lọc hoặc thiết bị cần tháo. Đánh dấu những đầu có thể xoay, phần cần giữ nguyên và khoảng trống bên cạnh. Một rắc co giúp tách mối nối không đồng nghĩa mọi thiết bị đều lấy ra được ngay: vẫn cần xem hướng rút, chiều dài cụm và các vật cản tại hiện trường.
Không lấy chiều dài tổng của phụ kiện làm chiều dài đoạn ống phải cắt. Khoảng lắp hoàn thiện còn liên quan đầu ghép và yêu cầu lắp của đúng model. Nếu đang thay một bộ cũ, chụp cả cụm tại vị trí lắp sẽ hữu ích hơn chỉ gửi ảnh món phụ kiện đã tháo rời.
Cùng tên cỡ chưa đủ khớp đầu nối
Cần ghi chuẩn ren của từng đầu và ren trong hay ren ngoài. Khi chưa rõ NPT hoặc họ BSP/ISO, tìm ký hiệu, bản vẽ hoặc dữ liệu nhận dạng ren; không thử ép vặn để kết luận. Xem thêm cách phân biệt NPT, BSPT và BSPP. Phần vật liệu thân và bộ phận làm kín cũng cần được đối chiếu với lưu chất và điều kiện làm việc.
Mẫu thông tin hỏi hàng
- Loại cần mua: măng sông ren hay rắc co ren; số lượng.
- Cỡ và chuẩn ren ở hai phía, vật liệu được yêu cầu.
- Môi chất, áp suất và nhiệt độ theo hồ sơ đang áp dụng.
- Chiều dài hoặc khoảng chờ cần giữ; ảnh vị trí đặt dụng cụ.
- Với rắc co: yêu cầu cấu tạo mặt kín, gioăng và hồ sơ nếu có.
Tham khảo trang Măng Sông Ren và Rắc Co Ren để xem các mục quy cách cần làm rõ. Nếu chỉ biết nhu cầu tháo thiết bị mà chưa chọn loại nối, hãy nêu đúng nhu cầu đó để trao đổi phương án trước khi đặt.
Gửi yêu cầu cho Hồng Quang
Bạn có thể gửi ảnh cụm nối, hai đầu chờ và phần thông tin chưa xác định; Hồng Quang sẽ đối chiếu quy cách trong yêu cầu cụ thể. Gửi quy cách hoặc danh sách vật tư để đối chiếu báo giá.
Tài liệu đối chiếu
- Swagelok — Pipe Fittings, các nhóm coupling và union
- Swagelok — Thread and End Connection Identification Guide
Tài liệu được dùng để đối chiếu nguyên lý và cách đọc quy cách. Thông số của model được chào cần theo hồ sơ riêng của sản phẩm đó.
