Giải Pháp Vật Tư Đường Ống Cho Các Công Trình & Nhà Máy Công Nghiệp

Hệ thống đường ống công nghệ (Piping System) và đường ống tiện ích phụ trợ (Utility Piping) được ví như “mạch máu” trong mọi nhà máy sản xuất, khu liên hợp hóa chất, nhiệt điện, xi măng, dệt nhuộm và khu chế xuất công nghiệp. Sự ổn định của các tuyến ống dẫn hơi nóng, khí nén, hóa chất, nước giải nhiệt (Cooling Water) và mạng lưới PCCC quyết định trực tiếp đến tính liên tục của dây chuyền vận hành cũng như an toàn lao động toàn nhà máy.

Thép Hồng Quang tiếp nhận nhu cầu ống, phụ kiện, mặt bích, van và gioăng cho các tuyến công nghệ và tiện ích công nghiệp. Tiêu chuẩn vật liệu, kích thước, cấu hình và hồ sơ cung ứng được đối chiếu theo thiết kế và đơn hàng cụ thể.

1. Yêu Cầu Kỹ Thuật Đặc Thù Trong Công Trình Công Nghiệp

• Áp suất và nhiệt độ: Chọn vật liệu, cỡ, chiều dày và bộ nối theo điều kiện thiết kế. SCH là ký hiệu chiều dày; Class là cấp theo tiêu chuẩn tương ứng. Các ký hiệu này không tự xác định áp suất làm việc cho mọi tuyến.

• Chống rò rỉ và chống rung chấn: Các đường ống kết nối vào cụm máy nén khí, bơm công nghiệp lớn thường xuyên chịu rung động mạnh, yêu cầu khớp nối co giãn và mặt bích đạt độ đồng tâm chính xác.

• Đồng bộ kết nối: Đối chiếu mã tiêu chuẩn, cỡ, mặt kín, lỗ bulông và loại ren của các chi tiết. Tên JIS/ASME/DIN riêng lẻ không đủ bảo đảm lắp được hoặc thay thế tương đương.

2. Các Nhóm Vật Tư Chủ Lực Cho Nhà Máy & Công Trình Công Nghiệp

Ống Thép Chuyên Dụng (Ống Đúc & Ống Mạ Kẽm)

• Ống thép theo hồ sơ thiết kế: ASTM A106/A106M áp dụng cho ống thép carbon liền mạch dùng trong điều kiện nhiệt độ cao. API 5L là tiêu chuẩn ống đường dây có nhiều loại sản xuất và cấp thép; khi yêu cầu liền mạch phải ghi rõ. Mác, chiều dày, yêu cầu thử và khả năng làm việc được xác định theo tiêu chuẩn thiết kế, không chỉ theo tên ống.

• Ống thép mạ kẽm: Có thể xem xét cho tuyến phụ trợ phù hợp với thiết kế. Cần xác nhận tiêu chuẩn sản phẩm, lớp phủ, điều kiện nước, nhiệt độ, môi trường và tuổi thọ yêu cầu. Với nước uống hoặc PCCC, làm rõ yêu cầu vệ sinh, quy chuẩn và nghiệm thu riêng; không suy chứng nhận phù hợp chỉ từ JIS G3452 hoặc BS 1387.

• Ống và vật tư inox 304/316: Chọn theo lưu chất, nồng độ, nhiệt độ, chloride, điều kiện vệ sinh và tiêu chuẩn sản phẩm. Inox 304/316 không tự động phù hợp với mọi axit, dung môi, hóa chất khử trùng hoặc nước biển. Làm rõ yêu cầu bề mặt, hàn và xử lý sau hàn trước khi đặt hàng.

Phụ Kiện Kết Nối Áp Lực (Hàn & Ren)

• Phụ kiện hàn ASTM A234 WPB / ASME B16.9: Co 90°, co 45°, tê đều, tê giảm, chén hàn và bầu giảm đồng tâm/lệch tâm chịu áp suất cao.

• Phụ kiện rèn ASTM A105 / ASME B16.11: Chọn đúng kiểu ren hoặc hàn lồng. B16.11 dùng Class 2000/3000/6000 cho đầu ren và Class 3000/6000/9000 cho đầu hàn lồng; Class không phải áp suất làm việc trực tiếp tính bằng psi. Đối chiếu cỡ, vật liệu, nhiệt độ và cấu hình thực tế; kiểm tra phạm vi tiêu chuẩn riêng với rắc co hoặc phụ kiện nhánh.

Mặt Bích Thép & Inox Đa Tiêu Chuẩn

• Mặt bích theo hệ tiêu chuẩn: ASME B16.5, JIS B2220 hoặc tiêu chuẩn EN/DIN/BS trong bản vẽ cần được xác định đầy đủ. Class, PN và K không được đổi ngang; đối chiếu cỡ, số lỗ, đường kính vòng bulông, mặt kín, vật liệu và bảng áp suất–nhiệt độ. Xuất xứ thiết bị không đủ để suy hệ mặt bích.

• Mặt bích tiêu chuẩn ANSI / ASME (Class 150, Class 300): Sử dụng cho các tổ hợp nhà máy lọc hóa dầu, nhiệt điện, hóa chất nặng.

• Kiểu mặt bích: Weld Neck, Slip-On và Blind có phạm vi lựa chọn theo thiết kế. Xác nhận vật liệu, cấp, mặt kín và yêu cầu lắp/kiểm tra với bộ nối thực tế.

Van Công Nghiệp (Industrial Valves)

• Van cổng và van cầu: Chọn theo chức năng của tuyến và thông số model. Van cổng chủ yếu dùng đóng/ngắt; van cầu có thể dùng điều tiết trong phạm vi nhà sản xuất cho phép. Không coi hai loại thực hiện cùng một chức năng trong mọi điều kiện.

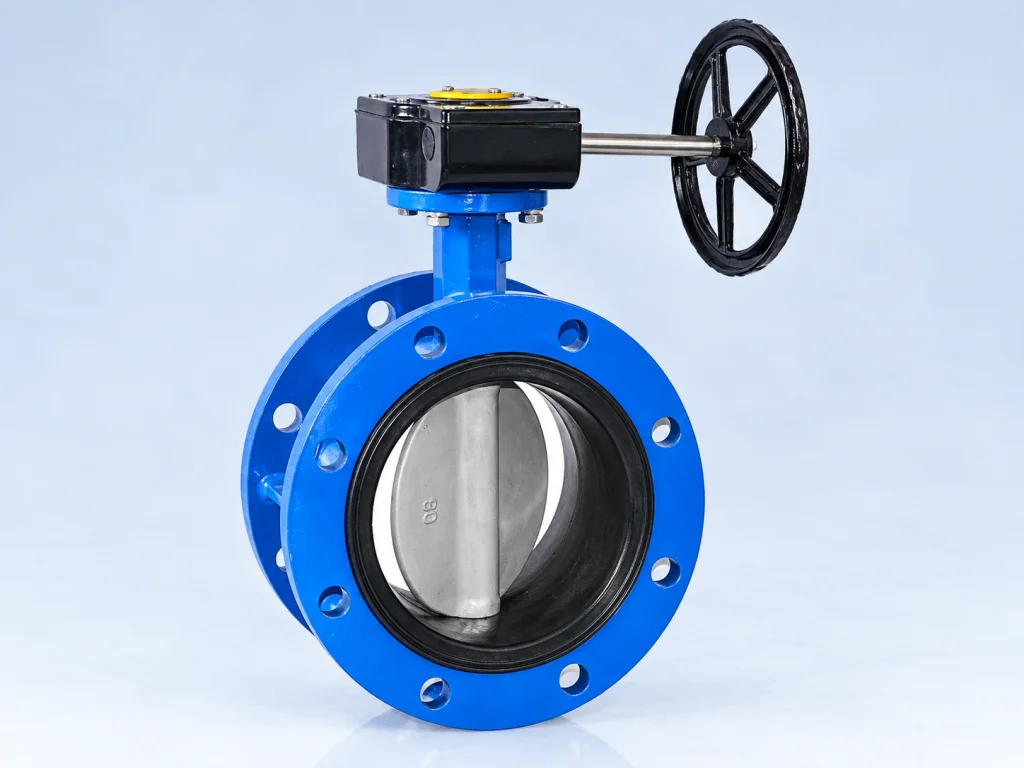

• Van bướm: Kiểm tra lưu lượng, áp suất chênh, kiểu wafer/lug/flanged, vật liệu seat và không gian lắp. Lựa chọn theo yêu cầu hệ thống và chi phí vòng đời, không chỉ theo giá mua.

• Van một chiều (Check Valve) & Y lọc (Y-Strainer): Bảo vệ máy bơm và loại bỏ cặn rác cơ học trên đường ống.

• Bẫy hơi (Steam Trap) & Van giảm áp: Tối ưu hóa năng lượng nhiệt cho hệ thống lò hơi.

Gioăng Làm Kín & Phụ Kiện Hỗ Trợ

• Gioăng không amiăng (Non-Asbestos Gasket): Làm kín các mối ghép bích đường ống nước, khí nén, dầu nhẹ.

• Gioăng kim loại xoắn (SWG): Làm rõ vật liệu dải kim loại, chất điền đầy, vành trong/vành ngoài và kiểu mặt kín. Giới hạn áp suất–nhiệt độ phụ thuộc cấu tạo, lưu chất và thông số nhà sản xuất; ASME B16.20 không phải một mức nhiệt chung cho mọi gioăng.

• Khớp nối mềm và khớp co giãn: Có thể hỗ trợ giảm truyền rung hoặc bù chuyển vị trong phạm vi thiết kế. Chọn theo áp suất, nhiệt độ, lưu chất, chuyển vị và vật liệu; kiểm tra điểm neo, gối đỡ và lực tác dụng. Không dùng khớp nối để thay thế việc xử lý sai lệch lắp đặt.

3. Bảng Phân Bổ Vật Tư Theo Từng Hệ Thống Tiện Ích Nhà Máy

Những tổ hợp dưới đây là ví dụ để chuẩn bị yêu cầu vật tư, không phải cấu hình thiết kế hoặc xác nhận hàng sẵn có. Mỗi tuyến cần đối chiếu lưu chất, áp suất–nhiệt độ, vật liệu, tiêu chuẩn và yêu cầu nghiệm thu riêng; mã tiêu chuẩn nêu trong bảng phải kiểm tra phiên bản/phạm vi trước khi sử dụng.

Hệ thống tiện ích	Môi chất vận hành	Vật tư khuyến nghị	Tiêu chuẩn chất lượng
Đường ống Hơi nóng (Steam & Condensate)	Hơi bão hòa, nước ngưng	Ống đúc A106 SCH40/SCH80, van cầu hơi, bẫy hơi, gioăng kim loại xoắn	ASTM A106, ASME B16.5
Hệ thống Khí nén (Compressed Air)	Khí nén 7 – 16 bar	Ống mạ kẽm, phụ kiện rèn A105, van bi ren inox/thép	ASME B16.11, BS 1387
Hệ thống Cấp nước làm mát (Chiller/Cooling)	Nước lạnh, nước giải nhiệt	Ống thép mạ kẽm, van bướm, khớp nối cao su, mặt bích JIS 10K	JIS B2220, JIS G3452
Mạng lưới PCCC Nhà xưởng (Fire Protection)	Nước áp lực cao	Ống thép đúc/hàn mạ kẽm, van cổng tín hiệu điện, van một chiều, trụ cứu hỏa	TCVN 3890, BS 1387 Class Heavy

4. Thế Mạnh Cung Ứng Của Thép Hồng Quang Cho Các Dự Án Nhà Xưởng

• Khả năng cung ứng theo quy cách: Gửi DN/NPS, chiều dày, vật liệu, tiêu chuẩn và số lượng để đối chiếu tình trạng hàng, xuất xứ và thời gian giao. Dải cỡ nêu trong bài là thông tin tham khảo, không phải xác nhận tồn kho.

• Hồ sơ theo đơn hàng: Xác nhận chứng từ xuất xứ (CO), chứng từ chất lượng và chứng chỉ thử vật liệu (MTC) theo từng lô. Nếu cần EN 10204 loại 3.1, ghi rõ khi đặt hàng; CO, CQ và MTC có phạm vi khác nhau. Hồ sơ phải truy xuất được với vật tư giao thực tế.

• Kế hoạch giao hàng: Nêu địa điểm, tiến độ và điều kiện bốc dỡ khi yêu cầu báo giá. Phương án vận chuyển, thời gian và chi phí được xác nhận theo đơn hàng trước khi triển khai.

TƯ VẤN KỸ THUẬT & NHẬN BÁO GIÁ VẬT TƯ CÔNG TRÌNH CÔNG NGHIỆP:

CÔNG TY TNHH THƯƠNG MẠI VÀ KỸ THUẬT HỒNG QUANG

• Hotline/Zalo: 0902 348 659

• Email: vattuhongquang@gmail.com

• Website: thephongquang.com

Nguồn tham khảo: ASME B16.11 — phụ kiện ren và hàn lồng; Outokumpu — chống ăn mòn inox. Các nguồn giải thích phạm vi kỹ thuật, không xác nhận tồn kho hoặc năng lực cung ứng theo lô.
