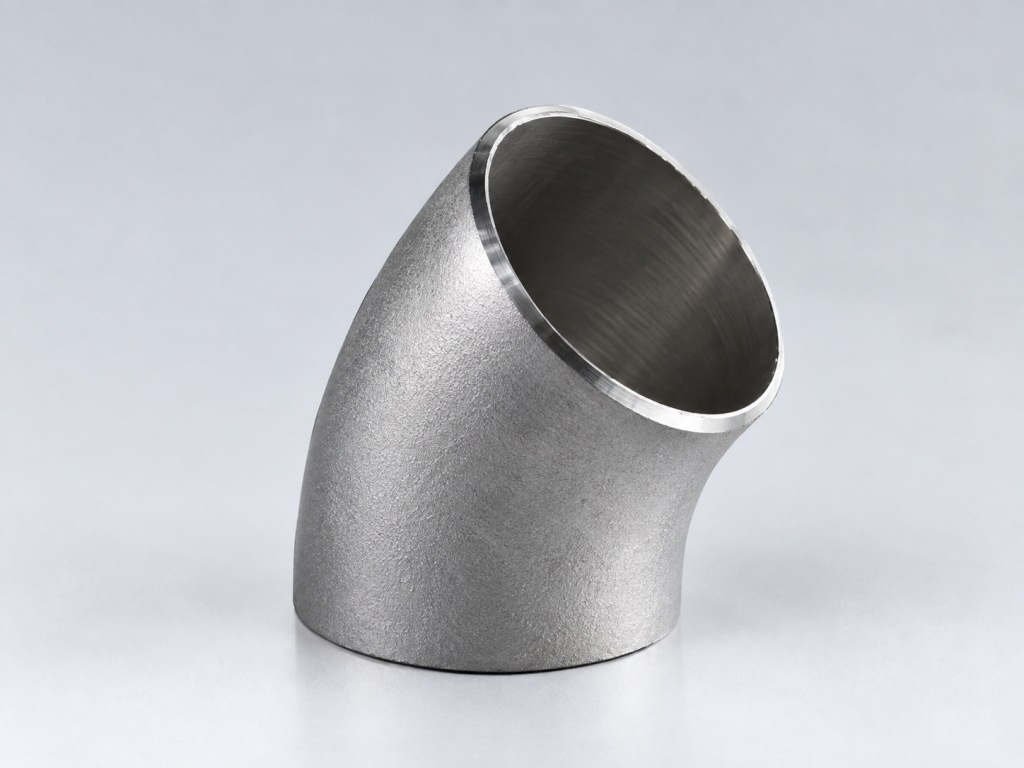

Ảnh giới thiệu sản phẩm · Quy cách giao hàng theo báo giá được xác nhận.
THÉP HỒNG QUANG / CATALOG KỸ THUẬT
Co inox 45° dùng mối hàn đối đầu, lựa chọn theo mác inox, bán kính và chiều dày đầu hàn.
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Cút hàn inox 45°, còn gọi là co lơi hoặc chếch inox, đổi hướng tuyến ống một góc 45° bằng mối hàn đối đầu. Khi hỏi mua, cần chốt đồng thời cỡ đầu hàn, mác inox, chiều dày và bán kính cong; chỉ ghi “cút inox 45 độ” chưa đủ để đối chiếu với ống đang dùng.
Bảng thông số bên dưới giúp chốt thông tin đặt hàng, không phải danh mục cỡ hay cấu hình có sẵn. Các vai trò tiêu chuẩn được giải thích trong phần tiêu chuẩn.
NPS và DN là ký hiệu cỡ danh nghĩa, không nên dùng chúng thay cho số đo đường kính ngoài. Khi thay cút trên tuyến đang vận hành, nên gửi thêm OD (outside diameter — đường kính ngoài) và chiều dày đầu ống. Hai cút được gọi cùng cỡ nhưng thuộc hệ kích thước khác nhau có thể không ghép đúng đầu hàn.
SCH cần đi kèm cỡ và tiêu chuẩn tra. Nếu danh sách vật tư ghi SCH10, SCH20 hoặc SCH40, hãy giữ nguyên yêu cầu và làm rõ chiều dày tính bằng mm; đừng tự thêm hoặc bỏ hậu tố S. ASME B36.19 là tiêu chuẩn kích thước ống inox hàn và đúc liền; việc tra chiều dày phải theo đúng quy cách dự án. Không quy một ký hiệu SCH thành mức chịu áp cố định cho mọi cỡ cút. ASME B36.19-2022
Hàn đối đầu công nghiệp và hàn đối đầu vi sinh cần được phân biệt. Chẳng hạn catalogue Pitanco có cút vi sinh EL45 ghi cỡ bằng OD và yêu cầu bề mặt riêng. Vì vậy, tên “cút hàn inox 45°” không đủ để thay thế qua lại hai nhóm. Với tuyến vệ sinh, hãy gửi tiêu chuẩn ống/phụ kiện và yêu cầu bề mặt trong; không chọn chỉ vì cút có vẻ ngoài sáng bóng. Catalogue Pitanco, trang R10
| Góc và kết nối | 45°; hàn đối đầu (butt weld), tức hai mặt đầu của ống và cút được ghép để hàn[10] |
|---|---|
| Cỡ đầu hàn | NPS/DN theo thiết kế, kèm đường kính ngoài OD nếu thay vật tư trên tuyến có sẵn |
| Bán kính cong | LR (long radius — bán kính dài) hoặc kiểu khác được bản vẽ yêu cầu[1] |
| Chiều dày | Schedule (SCH — ký hiệu quy cách chiều dày) hoặc chiều dày đầu hàn tính bằng mm[3] |
| Vật liệu | Mác inox cụ thể; với yêu cầu ASTM A403/A403M, ghi rõ mác WP và cấp chế tạo/kiểm tra[5] |
| Tiêu chuẩn | Tiêu chuẩn kích thước và tiêu chuẩn vật liệu, kèm phiên bản dự án yêu cầu[5] [10] |
Bảng dưới giữ ba cỡ đối chiếu của cút 45° LR, lấy từ mục “Dimensions for Straight Fittings”, cột “45° Elbows / Long Rad. / B”. Đơn vị gốc là inch (in). Đây là dữ liệu tham khảo của hãng, chưa xác nhận model hoặc mác vật liệu của hàng được chào. Mở “Ký hiệu và cách đọc bảng” bên dưới để xem cách đo B và ví dụ đối chiếu cút 45° với cút 90°.
| NPS — cỡ danh nghĩa | Kiểu cút | B (in) |
|---|---|---|
| 1 | 45° LR | 0.88 |
| 2 | 45° LR | 1.38 |
| 4 | 45° LR | 2.50 |
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Tên SUS 304/316 thường dùng để nhận diện nhóm inox, nhưng đơn hàng cần mác và tiêu chuẩn áp dụng cụ thể. Nếu hồ sơ yêu cầu phụ kiện theo ASTM A403/A403M, hãy ghi đúng mác WP304, WP304L, WP316 hoặc WP316L và yêu cầu cấp chế tạo/kiểm tra. Không đổi tên thương mại thành lời xác nhận hồ sơ vật liệu.[5]
Nhóm 316 có bổ sung molypden (Mo), giúp tăng khả năng chống ăn mòn cục bộ so với nhóm inox không có Mo trong những điều kiện phù hợp. Tuy vậy, lựa chọn cho nước có chloride, hóa chất hoặc dung dịch vệ sinh vẫn cần xét thành phần, nồng độ và nhiệt độ; “inox 316” không tự bảo đảm dùng được với mọi môi chất.[6] [7]
Chữ L chỉ nhóm carbon thấp. Outokumpu giải thích rằng 304L giảm nguy cơ kết tủa carbide do nhiệt khi hàn, qua đó cải thiện khả năng chống ăn mòn giữa các hạt; 316L cũng dùng carbon thấp để cải thiện tính chất này sau hàn. Khi bản vẽ ghi 316L, nên hỏi đúng 316L và đối chiếu hồ sơ, thay vì rút gọn thành “316”.[7] [8]
Có thể đọc thêm cách chọn inox 304, 316, 304L và 316L để chuẩn bị thông tin môi trường làm việc.[9]
ASME B16.9 quy định kích thước tổng thể, dung sai, định mức, thử nghiệm và ghi nhãn của phụ kiện hàn đối đầu chế tạo tại nhà máy. Trang ASME giới thiệu phiên bản 2024. Tiêu chuẩn này không bao gồm nhóm phụ kiện chống ăn mòn áp thấp thuộc MSS SP-43; do đó không gán B16.9 cho mọi cút inox mỏng chỉ từ tên sản phẩm.[10]
ASTM A403/A403M là tiêu chuẩn vật liệu phụ kiện inox austenitic (nhóm inox gồm các mác 304/316 đang đối chiếu) cho đường ống chịu áp. Các cấp của nhóm WP còn phân biệt chế tạo liền/hàn và phương pháp, phạm vi kiểm tra không phá hủy. Cấp chế tạo này không phải Class áp suất của mặt bích.[5]
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
45° Elbows / Long Rad. / B; NPS 1, 2, 4; đơn vị inch
Ví dụ NPS 2 đối chiếu B = 1.38 in của cút 45° LR và A = 3.00 in của cút 90° LR. Dữ liệu tham khảo, không xác nhận model hoặc mác hàng được chào.
Mở tài liệu gốc ↗Description; trang có đính chính 05/2023
Phạm vi kích thước ống inox; tra chiều dày theo đúng cỡ, ký hiệu SCH và quy cách dự án.
Mở tài liệu gốc ↗Trang R10 (trang PDF 14), cút EL45
Đối chiếu cách ghi OD và yêu cầu bề mặt của cút vi sinh.
Mở tài liệu gốc ↗Abstract và Scope, nhất là 1.2–1.3
Vật liệu phụ kiện inox austenitic và các cấp nhóm WP. Phiên bản tham khảo, không xác nhận edition hay hồ sơ của lô hàng.
Mở tài liệu gốc ↗Stainless basics / Corrosion resistance
Ảnh hưởng của thành phần inox và môi trường tới khả năng chống ăn mòn.
Mở tài liệu gốc ↗Product ranges / Supra
Nhóm 316/316L, molypden và carbon thấp; lựa chọn vẫn cần đối chiếu môi chất và nhiệt độ.
Mở tài liệu gốc ↗Product ranges / Core
Nhóm 304/304L và ý nghĩa carbon thấp đối với ăn mòn giữa các hạt sau hàn.
Mở tài liệu gốc ↗Bài kiến thức liên quan
Đọc thêm để chuẩn bị thông tin môi trường làm việc; không phải nguồn xác nhận hồ sơ hàng.
Mở tài liệu gốc ↗Description
Phạm vi kích thước, dung sai, định mức, thử nghiệm và ghi nhãn; giới hạn liên quan MSS SP-43.
