Dải cuốn
Thép không gỉ 304/316 hoặc vật liệu yêu cầu; cần chỉ rõ mã.
THÉP HỒNG QUANG
Vật tư đường ống công nghiệp
Lựa chọn đúng kết cấu · Đối chiếu đúng tiêu chuẩn

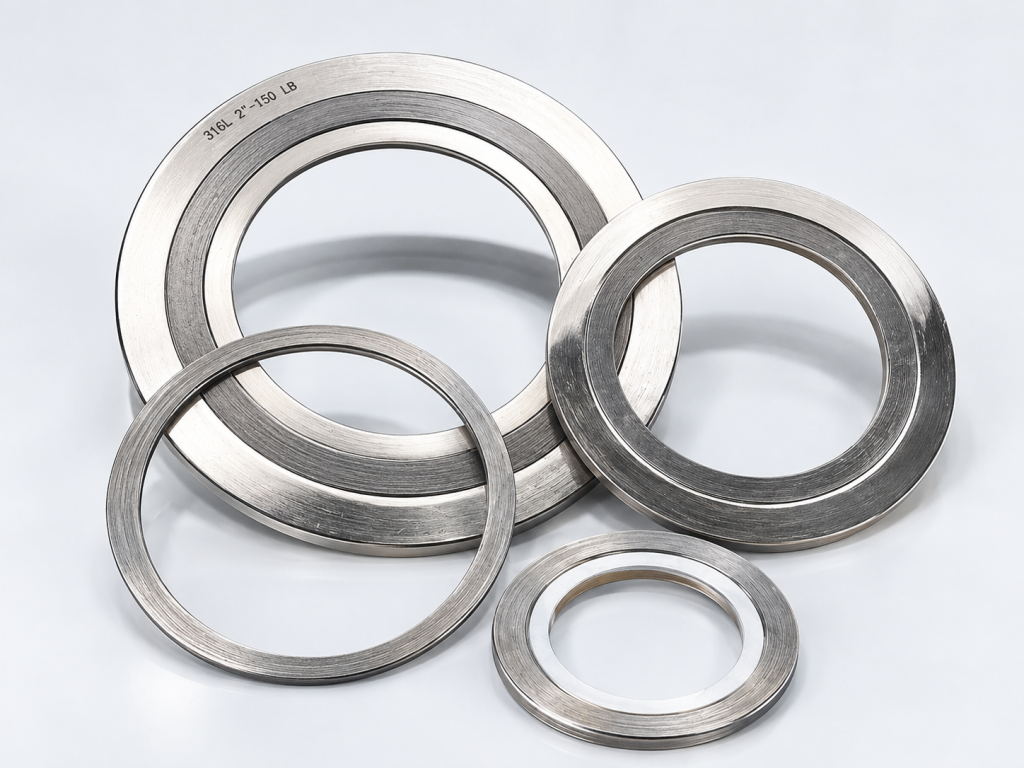

Ảnh giới thiệu sản phẩm · Quy cách giao hàng theo báo giá được xác nhận.
THÉP HỒNG QUANG / CATALOG KỸ THUẬT
Gioăng Kim Loại Xoắn
Gioăng xoắn kết hợp dải kim loại với chất chèn; chọn cấu tạo vòng trong/vòng ngoài phù hợp mối ghép.
- Phần làm kín
- Dải kim loại xen kẽ chất chèn
- Vòng định tâm
- Vòng ngoài theo cấu tạo
- Vòng trong
- Có hay không theo thiết kế và yêu cầu tiêu chuẩn
- Áp suất/nhiệt độ
- Xác nhận theo vật liệu và thiết kế mối ghép
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Có bản vẽ hoặc danh sách vật tư?
Cách gửi BOQ / bản vẽ qua email →Tổng quan sản phẩm
Phần làm kín được tạo từ dải kim loại và chất chèn cuốn xen kẽ. Vòng định tâm ngoài và vòng trong là bộ phận riêng; chúng không có cùng vai trò với phần cuốn làm kín.
TEADIT phân biệt kiểu 913 có vòng ngoài và 913M có cả vòng trong/vòng ngoài. Khi đặt hàng phải ghi đầy đủ kim loại cuốn, chất chèn, vật liệu hai vòng và tiêu chuẩn kích thước.
- Ghi đầy đủ cấu tạo thay vì chỉ ghi gioăng chì.
- Đối chiếu NPS và Class của bích.
- Chọn vật liệu cuốn/chèn theo lưu chất.
Thông số kỹ thuật
| Phần làm kín | Dải kim loại xen kẽ chất chèn[1] |
|---|---|
| Vòng định tâm | Vòng ngoài theo cấu tạo[2] |
| Vòng trong | Có hay không theo thiết kế và yêu cầu tiêu chuẩn[2] |
| Áp suất/nhiệt độ | Xác nhận theo vật liệu và thiết kế mối ghép[3] |
Sơ đồ kỹ thuật
Bảng kích thước & quy cách
Tra bảng theo đúng NPS,Class, bản tiêu chuẩn và kiểu vòng; không dùng sốmm chung cho mọi kiểu gioăng.
| Ký hiệu | Chi tiết | Vai trò |
|---|---|---|
| d 1 | Trong vòng trong | Khớp bore và phạm vi áp dụng |
| d 2 / d 3 | Trong/ngoài phần cuốn | Vùng làm kín |
| d 4 | Ngoài vòng định tâm | Định vị trong vòng bulông |
| t | Chiều dày phần cuốn | Điều kiện nén thiết kế |
Ký hiệu và cách đọc bảng
- d 1: Đường kính trong vòng trong
- d 2: Đường kính trong phần cuốn
- d 3: Đường kính ngoài phần cuốn
- d 4: Đường kính ngoài vòng định tâm
- t: Chiều dày phần cuốn
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Vật liệu
Chất chèn
Graphite và PTFE có đặc tính khác nhau; không đổi chéo chỉ theo kích thước.
Vòng trong/ngoài
Ghi vật liệu riêng và yêu cầu chống ăn mòn; không mặc định giống dải cuốn.
Tiêu chuẩn liên quan
ASME B16.20
Vật liệu, kích thước và ký hiệu trong phạm vi gioăng xoắn[3]
Ứng dụng
- Mối ghép bích công nghệ được thiết kế dùng gioăng xoắn.
- Hồ sơ bảo trì yêu cầu nhận dạng rõ winding, filler vàrings.
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Hướng dẫn lựa chọn & đặt hàng
Thông tin cần đối chiếu
- Gửi NPS,Class, tiêu chuẩn bích, mặt làm kín và độ nhám.
- Ghi mã vật liệu cuốn, filler, vòng trong và vòng ngoài; kiểm tra yêu cầu vòng trong theo tiêu chuẩn áp dụng.
Lắp đặt & bảo trì
- Làm sạch bề mặt bích và loại bỏ gioăng cũ trước khi lắp.
- Căn tâm gioăng, siết theo trình tự và tải lắp đã tính cho mối ghép; không tự lấy moment chung cho mọi gioăng.
Tài liệu kỹ thuật & nguồn đối chiếu
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
TEADIT – cấu tạo và thuật ngữ gioăng xoắn
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗TEADIT – Metallic Gaskets
PDF trang 2, Types and Profiles
Bản tài liệu lịch sử 2019, chỉ tham khảo cấu tạo; không coi là xác nhận toàn bộ yêu cầu ASME B16.20:2023.
Mở tài liệu gốc ↗ASME B16.20 – metallic gaskets
Phạm vi tiêu chuẩn; không dùng trang giới thiệu để suy diễn toàn bộ bảng kích thước.
Mở tài liệu gốc ↗Garlock – hướng dẫn chọn và lắp gioăng
Mục installation guidelines
Tài liệu tham khảo của nhà sản xuất; không xác nhận hàng đang cung cấp.
Mở tài liệu gốc ↗Nguồn được đối chiếu ngày 2026-09-28. Bản toàn văn tiêu chuẩn được cung cấp theo điều kiện của đơn vị phát hành.
