Một gioăng xoắn có thể gồm phần cuốn làm kín, vật liệu điền và các vòng bổ sung theo cấu hình. “Spiral wound inox” chưa cho biết đầy đủ vật liệu của từng phần hoặc khả năng lắp với bích.
Không coi mọi phần kim loại là một vật liệu duy nhất

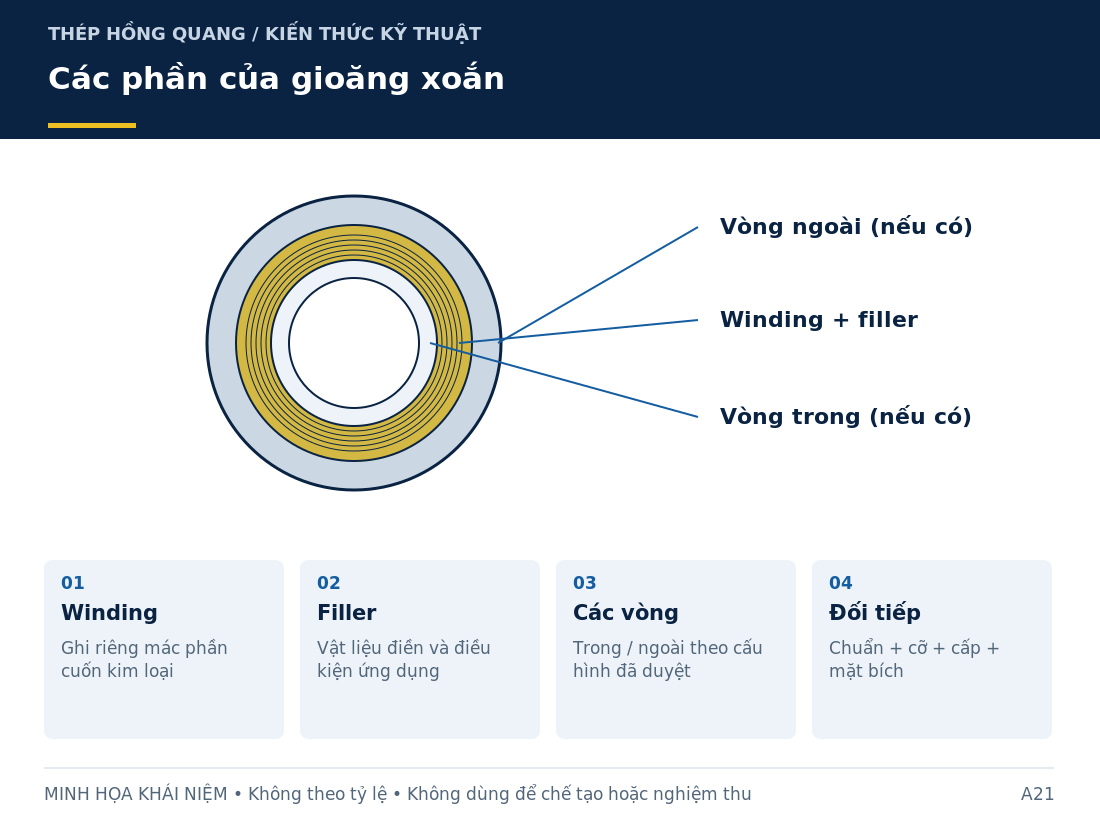

Khi xem một vòng gioăng xoắn, cần phân biệt phần làm kín được cuốn và các vòng bổ sung ở trong/ngoài nếu cấu hình có chúng. Các phần có thể được chỉ định vật liệu khác nhau. Vì vậy, yêu cầu “inox 316” nên nêu đang áp cho phần nào, không để người bán tự hiểu là toàn bộ sản phẩm.
Spiral-wound metal gaskets nằm trong phạm vi ASME B16.20 cùng các họ gioăng kim loại khác. 〔S05〕 Phạm vi này không tự xác định mọi chi tiết của một mã hàng cụ thể; vẫn cần cấu hình, kích thước và vật liệu theo yêu cầu.
Bảng đọc cấu tạo để làm RFQ
| Thành phần | Thông tin nên yêu cầu |
|---|---|
| Phần cuốn kim loại | Mác kim loại của phần winding |
| Vật liệu điền — filler | Loại vật liệu và khả năng phù hợp môi chất |
| Vòng trong nếu có | Có/không theo thiết kế, kích thước, vật liệu |
| Vòng ngoài nếu có | Có/không theo cấu hình, vật liệu, marking |
| Kích thước lắp | Chuẩn mặt bích, cỡ, cấp và mặt kín phù hợp |
| Tài liệu | Mã sản phẩm, datasheet, lô và yêu cầu chứng từ |
Bảng không hướng dẫn tự bỏ/thêm vòng. Yêu cầu vòng nào phải theo tiêu chuẩn/thiết kế và lựa chọn sản phẩm đã được duyệt, không theo giá chào thấp nhất.
Vì sao không chọn bằng màu sơn?
Màu có thể hỗ trợ nhận diện theo hệ của nhà sản xuất hoặc tiêu chuẩn áp dụng, nhưng không thay cho mã hàng và vật liệu được ghi rõ. Ảnh chụp bị lệch màu, ánh sáng kho hoặc lớp sơn mờ càng khiến cách suy đoán này thiếu chắc chắn.
Người mua nên yêu cầu nhà cung cấp mô tả vật liệu từng phần bằng văn bản và cho biết quy ước marking đang áp dụng. Khi nhận hàng, đối chiếu lại với nhãn/lô; không chỉ nhìn màu vòng ngoài rồi nhập kho.
Lắp với mặt bích nào?
Kiểm tra tiêu chuẩn và cấp của bích, mặt làm kín và kích thước của đúng sản phẩm. Nếu hệ dùng kiểu mặt khác, không suy rằng một gioăng xoắn cùng DN sẽ phù hợp. Phần này liên quan cả cặp bích, không riêng chi tiết đang mua.
Khi đổi từ một loại gioăng sang spiral wound, cần đánh giá yêu cầu lắp và tính phù hợp của bộ nối. Không tự giữ nguyên cách siết cũ chỉ vì bulông vẫn cùng cỡ. Xem chọn gioăng theo toàn bộ mối nối.
Tình huống minh họa: hai chào giá cùng ghi “316/graphite”
Một bên có cấu hình vòng trong và ngoài, bên khác mô tả không rõ. Yêu cầu cả hai trả lời bảng thành phần trước khi so giá. Nếu vật liệu vòng ngoài khác phần winding, báo giá phải nói rõ để không xảy ra tranh luận khi giao hàng.
Hãy tách cấu hình yêu cầu và cấu hình nhà cung cấp chào thành hai cột. Trường chưa có bằng chứng không đánh dấu đạt; đánh dấu cần làm rõ và lưu câu trả lời làm phụ lục đơn hàng.
Checklist khi nhận gioăng xoắn
Kiểm mã, số lượng, kích thước theo phương pháp được duyệt, tình trạng bảo vệ và các hư hại quan sát được. Giữ nhãn tới khi phân phối đúng mối nối. Những vấn đề ở phần cuốn hoặc dấu hiệu biến dạng cần được đánh giá theo tiêu chí chấp nhận của hãng/dự án, không tự nắn lại để nhập kho.
Nếu cần phụ tùng cho thiết bị có mã riêng, part number và revision thường hữu ích hơn một ảnh. Xem thu thập thông tin thay thế khi không còn chứng từ gốc.
Câu hỏi thường gặp
Có vòng trong thì luôn tốt hơn không? Không dùng câu đó để tự thay cấu hình. Cần cấu tạo phù hợp tiêu chuẩn, kích thước và ứng dụng cụ thể.
Graphite có phù hợp mọi môi chất không? Không. Cần đúng sản phẩm, điều kiện và tài liệu tương thích; tên filler chưa đủ quyết định.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S05 · ASME — B16.20 — Metallic Gaskets for Pipe Flanges
Họ ring joint, spiral wound, metal jacketed; phạm vi chứ không hướng dẫn chọn mọi gasket.
