RF, FF và RTJ mô tả mặt làm kín, không phải mác thép hay cấp áp lực. Cần xác nhận cả hai mặt bích và cấu hình gioăng trước khi mua; không quyết định chỉ bằng DN hoặc số lỗ.
Một chiếc gioăng đúng cỡ vẫn có thể không đúng mối nối
Khi nhận hàng, người mua thường kiểm tra đường kính và số lượng trước. Nhưng với mặt bích, câu hỏi quan trọng là gioăng sẽ làm kín ở đâu và theo cơ chế nào. Nếu hai đầu đối tiếp không cùng thiết kế cần thiết, mua gioăng “xấp xỉ vừa” chỉ chuyển vấn đề sang người lắp.

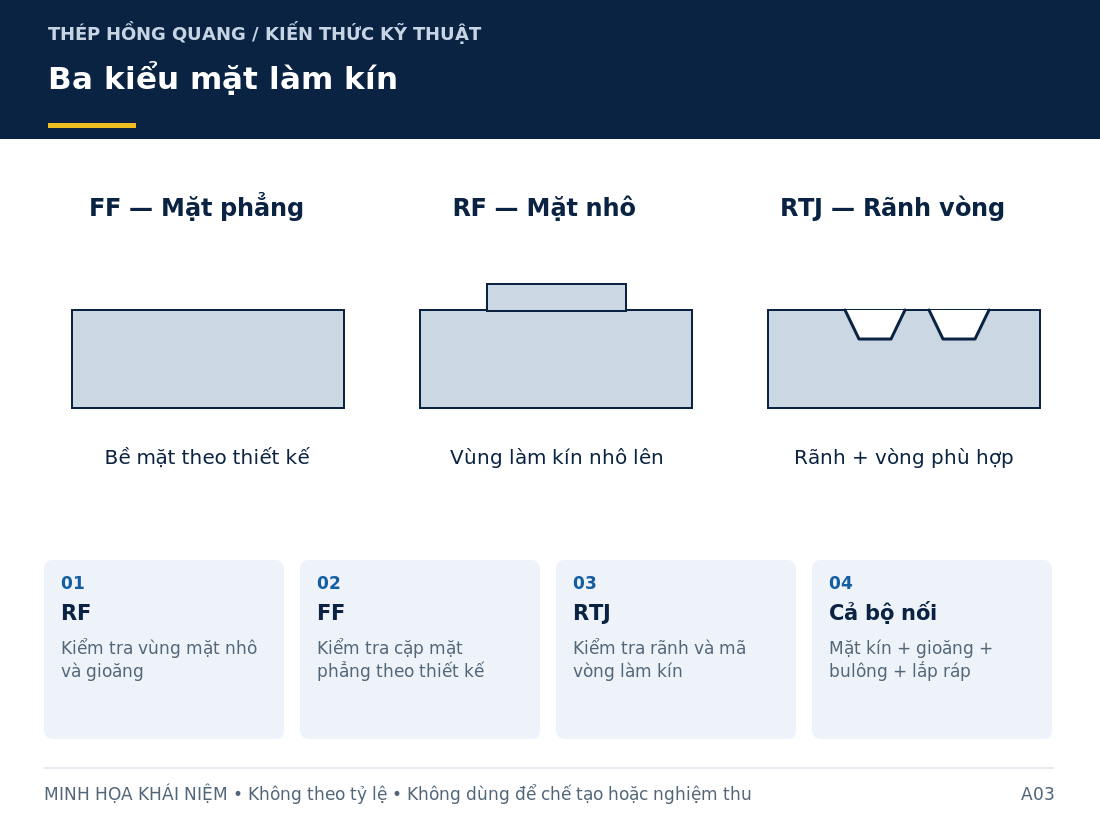

RF — Raised Face là mặt có vùng làm kín nhô lên. FF — Flat Face là mặt phẳng theo thiết kế tương ứng. RTJ — Ring Type Joint sử dụng rãnh và vòng làm kín phù hợp. Đây là mô tả nhận diện; kích thước, bề mặt và loại gioăng phải theo bộ hồ sơ cụ thể.
Phân biệt để hỏi đúng nhà cung cấp
| Mặt làm kín | Điểm cần thấy trên hồ sơ | Sai lầm cần tránh |
|---|---|---|
| RF | Vùng làm kín, độ hoàn thiện bề mặt, loại gioăng được chọn | Cho rằng mọi gioăng vòng cùng DN đều thay được |
| FF | Cặp mặt đối tiếp và dạng gioăng theo thiết kế | Ghép khác kiểu rồi cố bù bằng gioăng dày |
| RTJ | Kích thước/kiểu rãnh, số hiệu vòng, vật liệu | Chọn vòng chỉ theo đường kính nhìn thấy |
ASME tách phạm vi gioăng kim loại ở B16.20 và gioăng phẳng phi kim ở B16.21. Việc một sản phẩm có cùng chữ “gioăng mặt bích” không khiến các họ này tương đương. 〔S05〕 〔S09〕
Kiểm tra cả hai phía, không chỉ phía đang mua
Một đầu nối thuộc thiết bị hiện hữu có thể đặt ràng buộc cho chi tiết mới. Hãy lấy bản vẽ nozzle hoặc ảnh/marking ở mặt bích đối tiếp, thay vì giả định toàn hệ thống dùng cùng một loại. Nếu chỉ có bản vẽ một phía, ghi rõ thiếu thông tin và yêu cầu xác nhận phía còn lại.
Đối với mối nối đã tháo, không chỉ chụp chiếc gioăng cũ. Cần ghi tình trạng mặt kín và rãnh theo quy trình kiểm tra của đơn vị có chuyên môn. Gioăng biến dạng sau sử dụng không phải mẫu kích thước lý tưởng để sao chép. Chi tiết mòn hoặc bị sửa trước đó càng không nên dùng làm chuẩn chế tạo mới.
Ba lớp tương thích nên kiểm tra
Lớp thứ nhất là hình học: bề mặt, rãnh, vị trí và kích thước tiếp xúc. Lớp thứ hai là vật liệu và điều kiện làm việc: môi chất, nhiệt độ, áp lực và các chu kỳ làm sạch nếu có. Lớp thứ ba là lắp ráp: cụm bulông, yêu cầu tải siết và tình trạng bề mặt.
Ba lớp này là một cách rà soát hồ sơ, không phải phép tính xác định độ kín. Nếu một lớp chưa rõ, nên dừng ở trạng thái đề xuất để kỹ thuật xác nhận; không dùng bài tra cứu để tự phê duyệt thay cho tính toán hoặc hướng dẫn của nhà sản xuất.
Ví dụ xử lý yêu cầu “gioăng cho bích 4 inch”
Trước tiên cần biết bích thuộc chuẩn và cấp nào, mặt RF/FF/RTJ, môi chất và điều kiện thiết kế. Với RTJ, yêu cầu số hiệu vòng theo bản vẽ. Với gioăng phẳng hoặc spiral wound, xác định cấu tạo, vật liệu và kích thước thích hợp. Số inch chỉ giúp thu hẹp phạm vi, chưa đủ để xuất hàng.
Trong phiếu yêu cầu, dành riêng một trường mặt bích đối tiếp và một trường gioăng đề nghị. Khi nhà cung cấp đề xuất khác, họ phải điền vào cột sai khác và đính kèm cơ sở, không sửa âm thầm tên hàng.
Mua đồng bộ để tránh thiếu mắt xích
Nếu đặt cả bích, gioăng và bulông, yêu cầu bảng đối chiếu từng bộ theo mã mối nối. Không nhất thiết mọi vật tư phải từ một nhà cung cấp, nhưng phải có một đầu mối chịu trách nhiệm kiểm tra tính tương thích của bộ hồ sơ. Xem thêm cách chọn gioăng theo toàn bộ mối nối và vì sao không dùng một bảng lực siết chung.
Câu hỏi thường gặp
RF có thể đổi thành FF bằng gia công lại không? Không xem đó là thao tác sửa thông thường. Cần đánh giá của bên thiết kế và phương án xử lý được duyệt.
RTJ có nghĩa là luôn kín hơn trong mọi ứng dụng không? Không nên dùng nhận định đó để lựa chọn. Phù hợp thiết kế, đúng vật liệu, đúng cấu hình và đúng lắp ráp mới là nội dung cần xác nhận.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S05 · ASME — B16.20 — Metallic Gaskets for Pipe Flanges
Họ ring joint, spiral wound, metal jacketed; phạm vi chứ không hướng dẫn chọn mọi gasket.
- S09 · ASME — B16.21 — Nonmetallic Flat Gaskets for Pipe Flanges
Phân biệt họ gioăng phẳng phi kim với B16.20.
