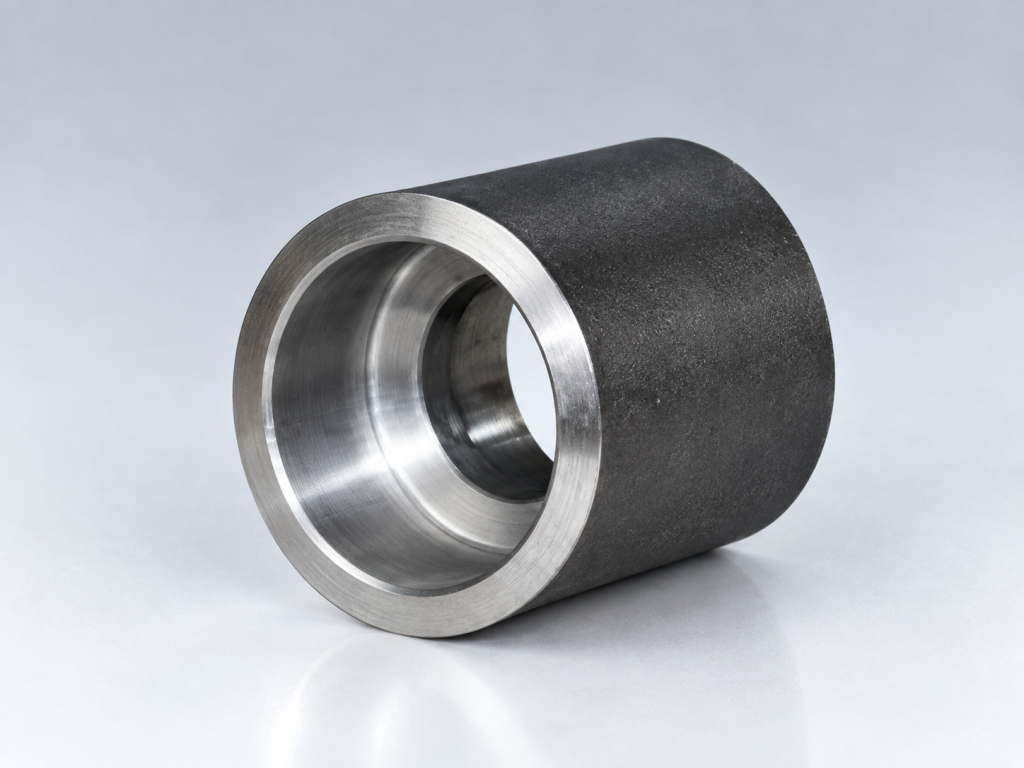

Ảnh giới thiệu sản phẩm · Quy cách giao hàng theo báo giá được xác nhận.
THÉP HỒNG QUANG / CATALOG KỸ THUẬT
Măng Sông Hàn Lồng
Nối thẳng hai đầu ống bằng măng sông socket weld hai đầu.
- Kết nối
- Hàn lồng (socket weld)
- Hình học
- Hai socket đồng trục, cùng cỡ
- Tiêu chuẩn tham chiếu
- ASME B16.11 cho phụ kiện rèn SW
- Cấp áp lực
- Chọn Class theo hồ sơ thiết kế; ví dụ dưới đây là Class 3000
Quy cách, hãng, hồ sơ và thời gian cung ứng được xác nhận theo từng yêu cầu.
Có bản vẽ hoặc danh sách vật tư?
Cách gửi BOQ / bản vẽ qua email →Tổng quan sản phẩm
Full coupling có hai ổ lồng đối diện để nối ống đồng trục. Half coupling chỉ có một đầu socket; hai loại không dùng chung kích thước chiều dài.
Cần kiểm tra đường kính ổ, chiều sâu lồng và Class của phụ kiện cùng chiều dày ống. Sơ đồ và bảng đối chiếu dùng ký hiệu AA cho chiều dài full coupling theo nguồn Bonney Forge.
Thông số kỹ thuật
| Kết nối | Hàn lồng (socket weld)[1] |
|---|---|
| Hình học | Hai socket đồng trục, cùng cỡ[2] |
| Tiêu chuẩn tham chiếu | ASME B16.11 cho phụ kiện rèn SW[1] |
| Cấp áp lực | Chọn Class theo hồ sơ thiết kế; ví dụ dưới đây là Class 3000[1] |
| Điều kiện vận hành | Cấp Class là ký hiệu phân hạng; áp suất cho phép phải đối chiếu vật liệu, nhiệt độ, chiều dày và tiêu chuẩn thiết kế của cấu hình được chào.[1] |
Sơ đồ kỹ thuật
Bảng kích thước & quy cách
Dữ liệu đối chiếu từ nhà sản xuất được nêu tên; chưa xác nhận đây là model do Hồng Quang cung cấp. Dùng để đọc quy cách, không dùng làm bản vẽ chế tạo hoặc cam kết giao hàng.
Vuốt ngang để xem đầy đủ các cột →
| Mẫu | NPS | Class | AA (in) | C (in) | D min (in) |
|---|---|---|---|---|---|
| Bonney Forge A105 | 1/2 | 3000 | 1 3/16 | 0.855 | 3/8 |
Ký hiệu và cách đọc bảng
- AA: Chiều dài full coupling
- B: Đường kính ngoài
- C: Đường kính socket
- D min: Chiều sâu socket tối thiểu
Bảng tham khảo có phạm vi riêng được ghi phía trên. Hãy gửi cỡ, vật liệu và điều kiện làm việc để nhận quy cách phù hợp cho yêu cầu của bạn.
Vật liệu
Inox rèn
Đối chiếu ASTM A182/A182M và mác cụ thể theo hồ sơ sản phẩm. Vật liệu, phương pháp chế tạo và quy trình hàn phải phù hợp điều kiện sử dụng.[4]
Tiêu chuẩn liên quan
ASME B16.11
Phụ kiện rèn SW và ren; không áp dụng mặc nhiên cho gang dẻo hoặc phụ kiện ren đúc.[1]
Ứng dụng
- Nối thẳng đoạn ống SW
- Lắp cụm đường ống dùng phụ kiện rèn
Lựa chọn cuối cùng cần phù hợp môi chất, nhiệt độ, áp suất và thiết kế hệ thống.
Hướng dẫn lựa chọn & đặt hàng
Thông tin cần đối chiếu
- Nêu rõ full coupling hoặc half coupling.
- Quy trình lắp và hàn phải theo hồ sơ kỹ thuật được phê duyệt.
Tài liệu kỹ thuật & nguồn đối chiếu
Tra cứu tài liệu tại website đơn vị phát hành. Tài liệu hãng là nguồn tham khảo; thương hiệu cung ứng và hồ sơ lô hàng được xác nhận trong báo giá.
ASME B16.11 — Forged Fittings, Socket-Welding and Threaded
Description; edition displayed 2021
Phụ kiện rèn SW và ren; không áp dụng mặc nhiên cho gang dẻo hoặc phụ kiện ren đúc.
Mở tài liệu gốc ↗Bonney Forge — Forged Steel Fittings & Unions
Printed pp.6–9,14–18; PDF indices4,5,8,9,10 visually reviewed
Bản vẽ và một số kích thước tham khảo của Bonney Forge. Đơn vị inch. Không phải model hàng đã xác nhận của Hồng Quang.
Mở tài liệu gốc ↗Bonney Forge — Socket Weld Coupling
Catalogue printedp14; PDFindex8 visually reviewed
Măng sông SW hai đầu Class3000, NPS1/2: AA=1 3/16in, B=1 1/4in, C=.855in, Dmin=3/8in; AA mới là chiều dài full coupling, A là half coupling.
Mở tài liệu gốc ↗ASTM A182/A182M — forged alloy and stainless components
Scope
Phạm vi vật liệu inox rèn; mác và phiên bản theo hồ sơ đặt hàng.
Mở tài liệu gốc ↗Nguồn được đối chiếu ngày 2026-09-28. Bản toàn văn tiêu chuẩn được cung cấp theo điều kiện của đơn vị phát hành.
