B16.5 và B16.47 không phải hai mức chất lượng cao–thấp. Chúng có phạm vi sản phẩm và cỡ khác nhau; cần đọc đúng mã, phiên bản và cấu hình, không chỉ gõ “bích ANSI” trên đơn hàng.
Bắt đầu từ câu hỏi của người mua
Bạn có bản vẽ một đầu nối lớn, trong khi báo giá chỉ ghi “ASME flange”. Trước khi so tiền, cần xác định nhà cung cấp đang chào theo tiêu chuẩn nào và kích thước đối tiếp nào. Một tên chung không đủ ràng buộc sản phẩm giao.

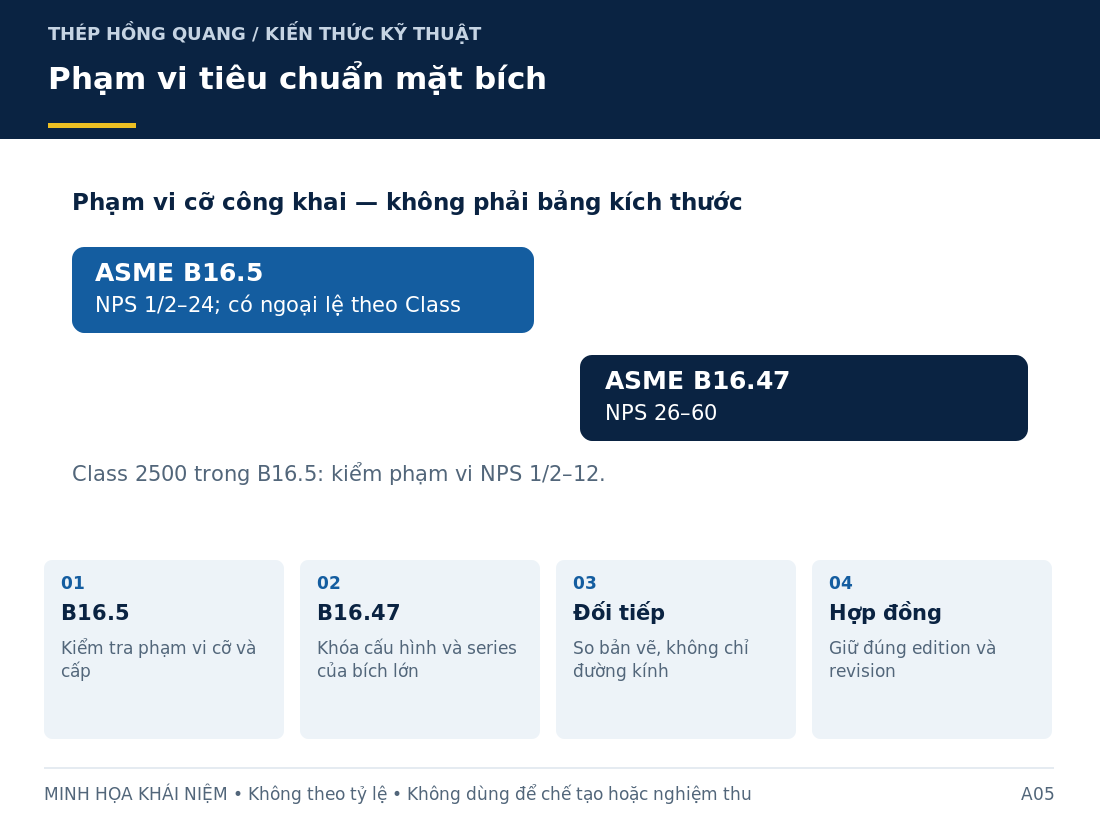

Trang danh mục ASME công bố B16.5 cho phạm vi mặt bích NPS 1/2–24 với các giới hạn theo cấp; riêng Class 2500 của mặt bích nằm trong NPS 1/2–12. B16.47 dành cho mặt bích thép đường kính lớn NPS 26–60. Không mở rộng các phạm vi này thành quy tắc cho mọi chi tiết có bích. 〔S01〕 〔S06〕
Bảng đối chiếu phục vụ đặt hàng
| Điểm so | B16.5 | B16.47 |
|---|---|---|
| Câu hỏi đầu tiên | Cấu hình có nằm trong phạm vi cỡ/cấp áp dụng không? | Cấu hình lớn có thuộc phạm vi tiêu chuẩn không? |
| Thông tin đi kèm | Loại bích, rating, mặt kín, vật liệu và đầu nối | Cấu hình/series theo bản vẽ, rating, mặt kín, vật liệu |
| Bản vẽ đối tiếp | Cần cho trường hợp mua thay thế hoặc thông tin chưa đủ | Đặc biệt quan trọng để chốt giao diện lắp |
| Không được suy ra | Mọi cấp đều có cùng dải cỡ | Mọi bích lớn nhìn giống nhau đều thay được |
Bảng này hướng dẫn kiểm tra tài liệu; không phải bảng kích thước. Khi đơn hàng thuộc B16.47, series và các chi tiết tương ứng phải được nhà cung cấp ghi rõ theo bản tiêu chuẩn/bản vẽ được dự án sử dụng.
Vì sao cần ghi phiên bản?
Dự án có thể dùng một edition đã được chỉ định thay vì bản mới nhất trong catalog của tổ chức ban hành. Người mua cần lưu “phiên bản theo hợp đồng” ở một trường riêng, cùng bản vẽ revision, để không trộn số liệu từ nhiều tài liệu tìm trên mạng.
Nếu báo giá không ghi edition, hãy hỏi trước khi phê duyệt. Nếu nhà cung cấp chỉ có tài liệu của edition khác, yêu cầu họ chỉ ra sai khác liên quan và chuyển bên kỹ thuật xem xét. “Mới hơn” không tự động đồng nghĩa “thay thế được trong hợp đồng này”.
Đối chiếu mặt bích không chỉ có đường kính
Để xác nhận lắp với thiết bị hiện hữu, cần kiểm tra vòng tâm lỗ bulông, số và kích thước lỗ, bề mặt làm kín, chiều dày và không gian lắp. Với WN còn phải khớp phần nối ống. Không chọn cấu hình bằng một phép so duy nhất như đường kính ngoài.
Một ảnh kỹ thuật trên website thường là hình minh họa hoặc bản rút gọn. Tài liệu dùng cho mua hàng cần xác định được sản phẩm, revision và nguồn. Có thể dùng hình minh họa để chỉ vị trí cần đo, nhưng không lấy tỷ lệ ảnh để suy kích thước thực. Xem cách đọc các điểm đo trên bản vẽ mặt bích.
Tình huống minh họa: báo giá “bích 28 inch”
Dòng yêu cầu này giúp người bán biết cỡ gần đúng, nhưng chưa khóa kiểu bích, series, cấp áp lực, vật liệu và mặt kín. Thay vì yêu cầu “báo giá ngay loại thông dụng”, hãy lấy bản vẽ đầu nối từ bên thiết kế hoặc nhà sản xuất thiết bị. Đính kèm và yêu cầu báo giá đáp ứng nguyên trạng; mọi phương án khác phải tách riêng.
Sau khi kỹ thuật duyệt, phòng mua hàng có thể so thời gian giao, hồ sơ và giá trên cùng một cấu hình. Quy trình ấy thường hữu ích hơn việc thu nhiều báo giá nhưng các nhà cung cấp đang hiểu sản phẩm khác nhau.
Mẫu thông tin nên có
Tên bích; ASME B16.x và edition dự án; NPS; Class; series nếu áp dụng; facing; mác vật liệu theo tiêu chuẩn sản phẩm; bore/đầu hàn; số lượng; drawing revision; yêu cầu kiểm tra. Không điền kích thước còn thiếu bằng số lấy từ một ảnh concept.
Câu hỏi thường gặp
“ANSI B16.5” trên báo giá có nên để nguyên không? Nên yêu cầu nhà cung cấp xác nhận mã tiêu chuẩn và edition chính xác đang áp dụng. Không để cách gọi thương mại thay cho định danh tài liệu.
Cần đăng toàn bộ bảng B16.5/B16.47 lên website không? Không. Website có thể giúp đọc và chọn thông tin; bảng chuẩn dùng cho thiết kế phải lấy từ tài liệu có quyền sử dụng và đúng edition.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S01 · ASME — B16.5 — Pipe Flanges and Flanged Fittings
Tên, phạm vi công khai và giới hạn cỡ theo cấp. Catalog hiển thị 2025, không thay edition dự án.
- S06 · ASME — B16.47 — Large Diameter Steel Flanges
Phạm vi NPS26–60; không tái tạo bảng series/dimensions.
