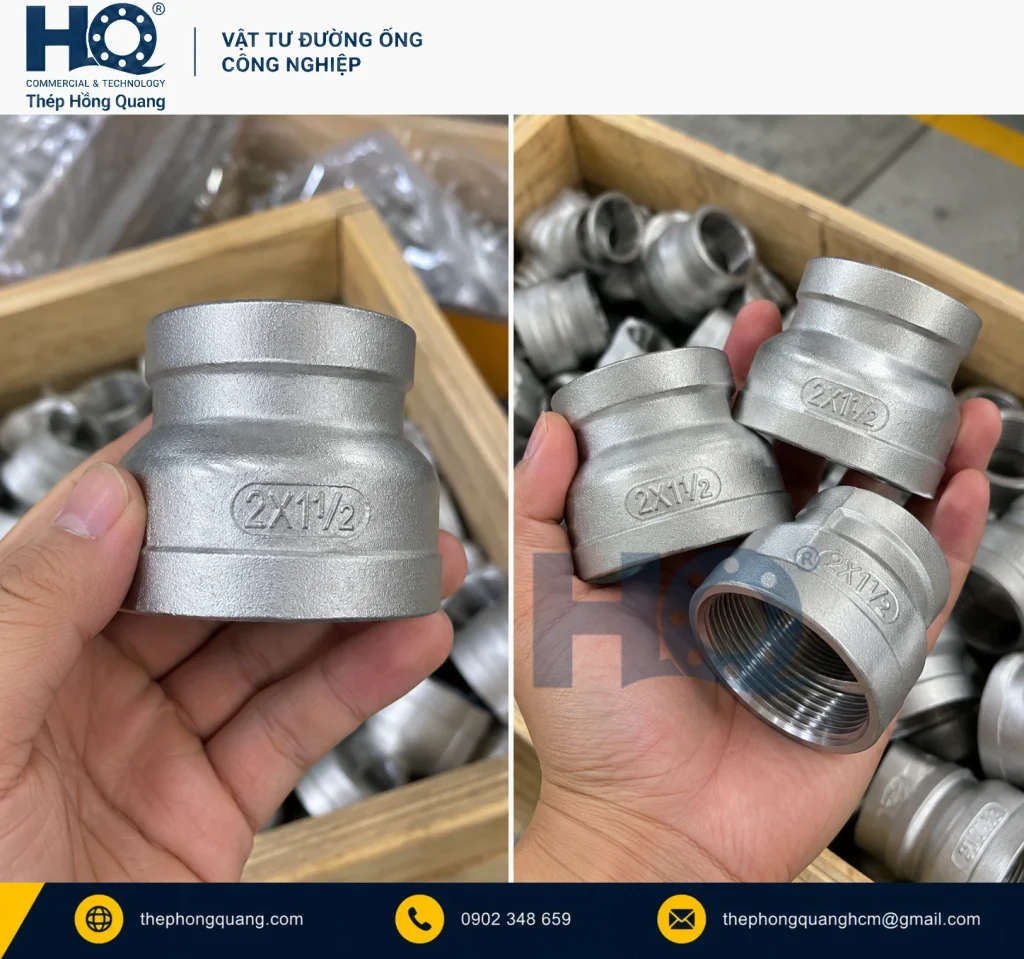

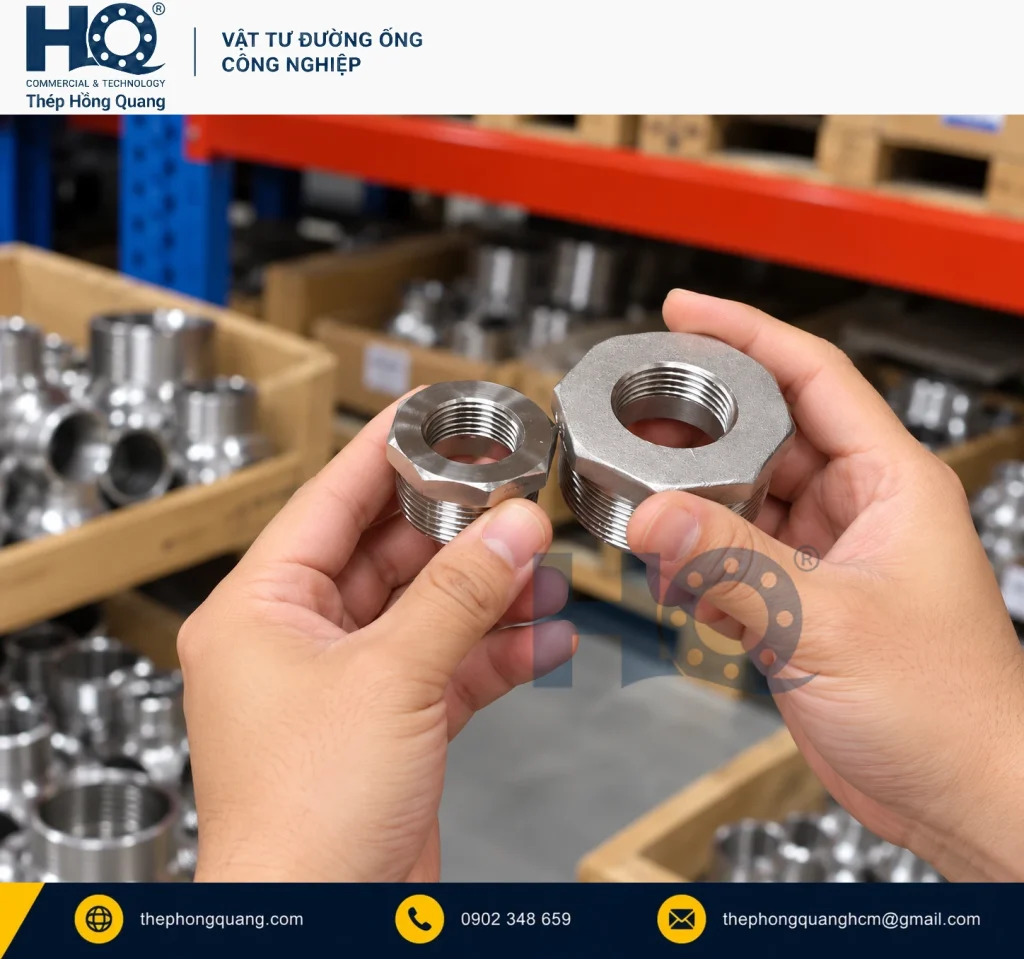

Cà rá ren và bầu giảm ren đều dùng để chuyển giữa hai cỡ nối, nhưng không thay thế trực tiếp cho nhau. Điểm khác biệt đầu tiên nằm ở ren ngoài hay ren trong của từng phía. Chọn đúng tên gọi mà bỏ sót đầu chờ của thiết bị vẫn có thể khiến món hàng nhận về không lắp được. Hai ảnh dưới đây giúp bạn nhận dạng cấu tạo trước khi lập yêu cầu mua.
Nhìn từ đầu chờ đang có
Nếu cổng thiết bị là ren trong, chi tiết ghép trực tiếp vào cổng phải có đầu ren ngoài tương ứng. Nếu đầu ống là ren ngoài, cần một cửa ren trong tương ứng. Hãy ghi hai đầu chờ hiện hữu trước, sau đó xác định phụ kiện chuyển cỡ cần mua. Cách làm này rõ ràng hơn chọn một chi tiết theo tên quen dùng tại công trường.
| Cấu tạo cần phân biệt | Cà rá ren ngoài–trong | Bầu giảm hai ren trong |
|---|---|---|
| Hai giao diện | Một ren ngoài và một ren trong | Hai cửa ren trong khác cỡ |
| Thông tin kích thước | Cỡ ren ngoài × cỡ ren trong | Cỡ cửa lớn × cỡ cửa nhỏ |
| Khoảng lắp | Phần lắp vào cổng và phần nhô ra | Chiều dài thân nối giữa hai đầu ống |
Các tên lơ thu, cà rá hoặc bầu giảm đôi khi được dùng khác nhau giữa người mua và nơi bán. Vì thế, hãy kèm mô tả “ngoài–trong” hoặc “trong–trong”. Nếu hai phía đều cần ren ngoài, xem nhóm kép giảm ren thay vì dùng tên cà rá để mô tả mọi loại chuyển cỡ.
Cùng cỡ gọi vẫn cần kiểm chuẩn ren
Sau khi xác định trong–ngoài, ghi chuẩn ren của từng phía. Tên cỡ inch không tự chứng minh hai đầu thuộc cùng chuẩn. Thông tin trên bản vẽ, nhãn hoặc hồ sơ thiết bị cần được giữ nguyên; khi chưa rõ có thể ghi “cần nhận dạng ren” và gửi ảnh cận cảnh. Bài phân biệt NPT, BSPT và BSPP giải thích những dữ liệu cần đối chiếu, thay vì dựa vào việc vặn thử được vài vòng.
Những kích thước dễ bị bỏ sót
Ngoài hai cỡ ren, cần kiểm chiều dài toàn bộ, phần thân dành cho dụng cụ và khoảng trống quanh cổng nối. Với một cổng nằm trong hốc hoặc sát thành thiết bị, thân phụ kiện rộng hơn có thể làm thao tác khó hơn dù đầu ren phù hợp. Khi thay thế một cụm đã lắp, chụp cả vị trí thực tế sẽ giúp làm rõ các giới hạn đó.
Vật liệu và điều kiện làm việc cũng phải được ghi riêng. Bề mặt sáng hoặc một ký hiệu trong ảnh mẫu không xác nhận vật liệu của mọi món hàng cùng kiểu. Nếu hồ sơ yêu cầu mác, chứng từ hoặc truy xuất lô, hãy nêu ngay trong yêu cầu báo giá để đối chiếu đúng phạm vi cung cấp.
Mẫu hỏi hàng có thể điền ngay
“Phụ kiện chuyển cỡ: …; cấu tạo: ngoài–trong / trong–trong; đầu A: …; đầu B: …; chuẩn ren từng phía: …; vật liệu theo yêu cầu: …; chiều dài cần giữ: …; số lượng: …; ảnh hoặc bản vẽ kèm theo: …”. Chỉ điền thông tin đã biết; mục chưa rõ nên đánh dấu để trao đổi tiếp.
Bạn có thể xem trang Cà Rá Ren và Bầu Giảm Ren để đối chiếu từng cấu tạo. Khi gửi hai ảnh, nên đánh dấu ảnh toàn chi tiết và ảnh cổng nối để người nhận không hiểu nhầm món cần mua với món đang có.
Trao đổi quy cách với Hồng Quang
Hồng Quang tiếp nhận cả yêu cầu quy cách đặc biệt. Nêu rõ phần bắt buộc phải giữ và phần có thể trao đổi sẽ giúp việc kiểm tra hàng phù hợp sát nhu cầu hơn. Gửi ảnh, bản vẽ hoặc danh sách vật tư tại đây.
Tài liệu tham khảo
- Swagelok — Pipe Fittings, nhóm reducing bushings và couplings
- Swagelok — Thread and End Connection Identification Guide
Tài liệu giúp đối chiếu cấu tạo và cách mô tả yêu cầu. Model được chào cần có quy cách và hồ sơ riêng; ảnh trong bài không thay thế bản vẽ hoặc xác nhận vật liệu.
