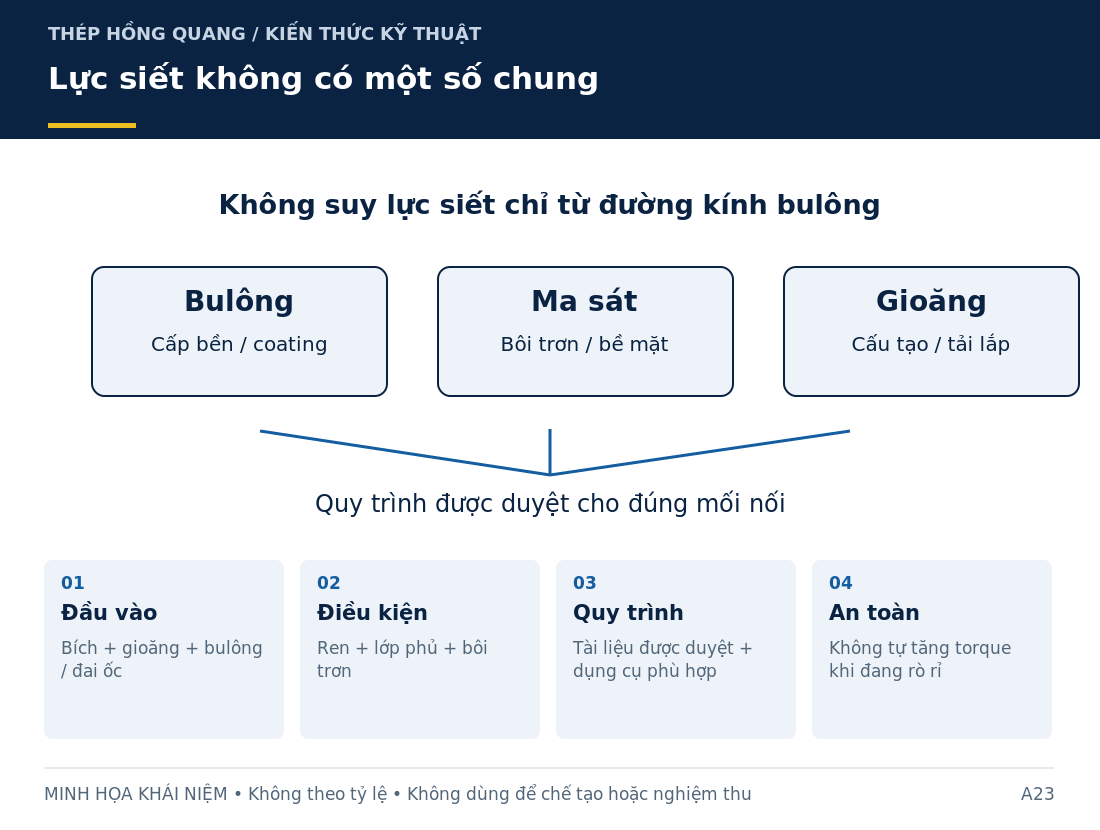

Không chọn torque chỉ từ DN hoặc cỡ bulông. Mục tiêu lắp ráp là tạo điều kiện làm kín đúng cho cả cụm; giá trị và trình tự phải theo quy trình đã được phê duyệt.
Phân biệt câu hỏi mua hàng và câu hỏi lắp ráp
Khi mua bích, gioăng và bulông, nhiều người muốn kèm ngay một bảng torque để công trường sử dụng. Nhưng một giá trị thiếu bối cảnh dễ trở thành chỉ dẫn sai. Bài này không cung cấp torque mẫu; nó giúp xác định dữ liệu cần có để nhận đúng hướng dẫn lắp từ người có chuyên môn.
Một bộ hồ sơ tốt phải nối sản phẩm giao với quy trình lắp được phê duyệt. Không dùng một hình minh họa bulông hoặc một bảng trên website để thay tài liệu của dự án.
Những dữ liệu không nên bỏ qua
| Nhóm | Điều cần xác nhận |
|---|---|
| Mặt bích | Loại, vật liệu, hình học, mặt làm kín, tình trạng |
| Gioăng | Mã, cấu tạo, chiều dày và yêu cầu lắp của sản phẩm |
| Bulông/đai ốc | Grade, kích thước, ren, lớp phủ và tình trạng |
| Điều kiện ma sát | Có bôi trơn không, loại nào và theo quy trình nào |
| Dụng cụ/phương pháp | Phương pháp siết, kiểm soát và tình trạng hiệu chuẩn |
| Nghiệm thu | Tiêu chí, hồ sơ ghi nhận và người chịu trách nhiệm |
Bảng này là danh sách đầu vào, không phải công thức tự tính torque. Cùng cỡ bulông nhưng thay grade, lớp phủ hoặc điều kiện lắp có thể khiến một hướng dẫn cũ không còn đủ căn cứ.
Torque không phải là tất cả thông tin của mối nối
Giá trị trên cờ lê là một thông số của phương pháp lắp; không tự chứng minh phân bố tải và độ kín đã đúng. Muốn đánh giá phải có cả cấu hình, quy trình, dụng cụ và kiểm tra theo yêu cầu. Đó là lý do hồ sơ kỹ thuật của một hệ đường ống bao gồm cả lắp ráp và kiểm tra, không dừng ở danh sách vật tư. 〔S11〕
Người mua nên yêu cầu nhà cung cấp gioăng/thiết bị chỉ rõ tài liệu lắp áp dụng cho đúng mã hàng, đồng thời để bên kỹ thuật tích hợp vào quy trình dự án. Không ghép một torque của hãng A với gioăng hãng B rồi mặc nhiên sử dụng.
Tình huống minh họa: đổi gioăng nhưng giữ hướng dẫn cũ
Một nhà máy thay chủng loại gioăng vì nguồn cũ hết hàng. Ngoài việc xác nhận tương thích môi chất và kích thước, cần rà lại dữ liệu lắp. Nếu thay đổi làm một đầu vào của quy trình khác đi, phải có đánh giá trước khi giao cho công trường.
Tương tự, thay bulông hoặc đổi chất bôi trơn cần được quản lý như một thay đổi cấu hình. Không chốt vật tư rẻ hơn mà bỏ qua việc hướng dẫn lắp ban đầu đang giả định loại khác.
Những việc không nên hướng dẫn bằng một bài phổ thông
Không siết bù trên mối nối đang nóng hoặc mang áp theo một lời khuyên chung trên web. Không tự kết luận “rò rỉ thì tăng thêm torque”. Không dùng dụng cụ kéo dài đòn bẩy hoặc giá trị ước lượng tay để thay quy trình được chỉ định.
Nếu xuất hiện rò rỉ, biến dạng, tiếng bất thường hoặc nghi ngờ hệ còn năng lượng, chuyển cho người chịu trách nhiệm an toàn/vận hành và thực hiện quy trình của cơ sở. Bài viết không cung cấp các bước xử lý sự cố tại hiện trường.
Mua bộ vật tư có thể truy xuất
Trong RFQ nên ghi toàn bộ cấu hình của bích, gioăng, bulông/đai ốc và hồ sơ lắp cần kèm. Khi hàng giao thành nhiều đợt, giữ việc đối chiếu từng bộ để không trộn grade hoặc kích thước gần giống. Chứng từ và nhãn cần tồn tại đến khi vật tư được sử dụng đúng vị trí.
Xem chọn gioăng theo bộ nối và kiểm tra vật tư khi nhận hàng để hoàn thiện phần dữ liệu đầu vào cho lắp ráp.
Một yêu cầu xác nhận mẫu
Có thể gửi: “Đề nghị cung cấp tài liệu lắp áp dụng cho cấu hình đính kèm, nêu rõ loại gioăng, bulông/đai ốc, điều kiện bôi trơn, phương pháp kiểm soát và phạm vi sử dụng. Những mục ngoài phạm vi hãng cần được chỉ rõ để kỹ thuật dự án xử lý.” Mẫu này yêu cầu căn cứ, không ép nhà cung cấp điền một số khi thiếu dữ liệu.
Câu hỏi thường gặp
Số lỗ bulông nhiều hơn có cần torque thấp hơn không? Không suy như vậy. Cần toàn bộ cấu hình và phương pháp thiết kế/lắp.
Bài không có bảng torque thì có hữu ích cho mua hàng không? Có: nó giúp tránh mua vật tư mà không có đủ tài liệu lắp đúng, thay vì đưa một bảng dễ dùng sai.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S11 · ASME — B31.3 — Process Piping
Scope vật liệu, chế tạo, kiểm tra của hệ thống khi dự án áp dụng. Không khẳng định bắt buộc tại Việt Nam.
