Hệ hơi cần được mô tả theo đúng trạng thái, điều kiện và chức năng của từng vị trí. Chỉ ghi “dùng cho hơi” chưa đủ để chọn van, gioăng, phụ kiện hoặc phần tử thoát nước ngưng.
Vì sao phải hỏi về nước ngưng khi mua vật tư hơi?
Tài liệu Spirax Sarco nêu rằng ngay cả tuyến hơi có bảo ôn vẫn phát sinh nước ngưng do mất nhiệt; việc tích tụ có thể gây các vấn đề nghiêm trọng trong hệ thống. 〔S28〕 Vì vậy, dữ liệu mua vật tư cần nói rõ vị trí làm việc với hơi hay nước ngưng và nhiệm vụ của thiết bị tại đó.
Bài này không hướng dẫn khởi động, xả, sửa hoặc lắp thiết bị trên hệ đang có áp. Những thao tác đó phải theo quy trình của đơn vị vận hành và người có thẩm quyền.

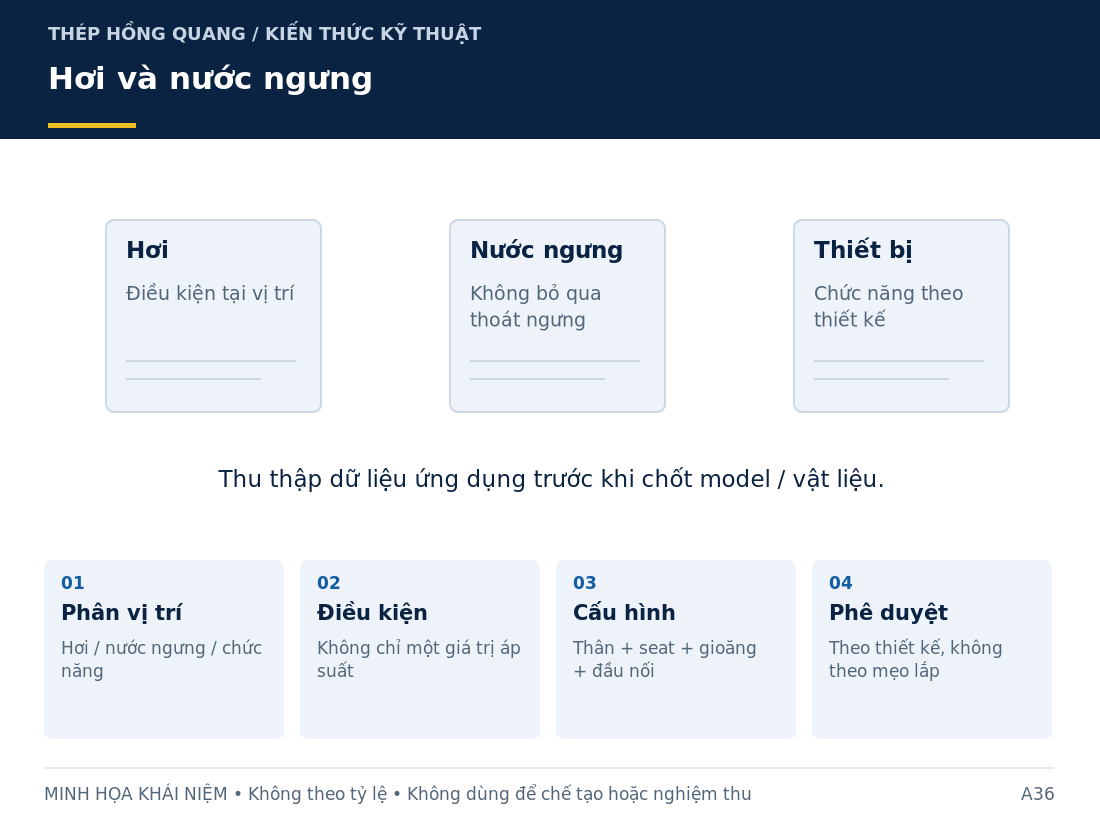

Dữ liệu dịch vụ cần chuyển cho nhà cung cấp
| Trường | Lý do cần hỏi |
|---|---|
| Mã tuyến/vị trí | Phân biệt thiết bị ở các nhánh khác nhau |
| Môi chất/trạng thái | Không gom hơi, nước ngưng và dòng hai pha thành một mô tả |
| Điều kiện bình thường/thiết kế | Đánh giá cấu hình đúng điểm làm việc |
| Chức năng | Cô lập, điều tiết, một chiều, lọc hoặc thoát ngưng |
| Đầu nối và không gian | Khả năng lắp với tuyến và bảo trì |
| Vật liệu, kín, hồ sơ | Đúng phần tiếp xúc và yêu cầu dự án |
Nếu cần sizing hoặc lựa chọn thiết bị chuyên dụng, nhà sản xuất có thể yêu cầu dữ liệu thêm. Không lấy cỡ ống làm kết quả sizing mặc định.
Van một chiều và van cô lập không thay nhau
Van một chiều không nên được coi là phần tử cô lập để làm việc an toàn với hơi sống. Tài liệu nhà sản xuất phân biệt rõ giới hạn nhiệm vụ này. 〔S24〕 Khi một danh sách mua chỉ ghi “van chống chảy ngược”, cần hỏi vị trí và mục đích thay vì suy đó là đủ cho bảo trì.
Tương tự, strainer có chức năng giữ hạt theo cấu hình lưới, không phải thiết bị thực hiện mọi nhiệm vụ xử lý nước ngưng. Mỗi phần tử phải được mô tả đúng chức năng trên hồ sơ. 〔S27〕
Gioăng và seat phải được xem cùng nhiệt độ
Không chỉ kiểm thân van hoặc vật liệu ống. Các phần kín, packing, gioăng và bộ nối đều cần phù hợp điều kiện đã nêu. Không ghép áp suất cực đại ở một trang với nhiệt độ cực đại ở trang khác để tạo ra một cấu hình làm việc chưa được xác nhận.
Xem đọc quan hệ áp suất–nhiệt độ và chọn gioăng theo mối nối. Không sử dụng bảng lực siết chung làm quy trình lắp cho tuyến hơi.
Không có một hướng lắp côn lệch áp cho mọi tuyến
Một câu thường gặp là “côn lệch luôn quay mặt phẳng lên”. Tài liệu về tuyến hơi của Spirax Sarco có ví dụ dùng mặt phẳng phía dưới để hỗ trợ thoát nước ngưng trong cấu hình được trình bày. 〔S28〕 Đây là lý do không lấy hướng lắp của một ứng dụng bơm hoặc một bài phổ thông áp cho mọi hệ.
Với người mua, cần ghi đúng loại côn, cỡ hai đầu, chiều dày và bản vẽ/định hướng yêu cầu. Quyết định lắp phải theo thiết kế hệ, không do catalog mua hàng tự chỉ định.
Tình huống minh họa: thay van vì nghe tiếng ồn
Tiếng ồn hoặc rung không tự chứng minh model van sai. Trước khi đặt một loại “chịu nhiệt tốt hơn”, ghi hiện tượng, điều kiện xảy ra và dữ liệu vị trí để người vận hành/kỹ thuật đánh giá. Khi đã có kết luận thay thế, RFQ nên nêu đúng cấu hình được duyệt và tài liệu liên quan.
Không thử mở/xả các phần tử chỉ để quay video cho nhà cung cấp. Chỉ thu thập thông tin bằng cách an toàn được cho phép.
Câu hỏi thường gặp
Chọn van cùngClass với tuyến là đủ chưa? Chưa. Cần model, vật liệu thân và phần kín, nhiệt độ, chức năng và toàn bộ yêu cầu của vị trí.
Có thể dùng một bảng chọn bẫy hơi chung cho mọi tải? Không. Cần dữ liệu của vị trí và phương pháp chọn của nhà sản xuất/thiết kế, không chỉ đường kính đầu nối.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S28 · Spirax Sarco — Steam Mains and Drainage
Nước ngưng, hệ quả tích tụ, ví dụ eccentric reducer flat-bottom trên tuyến hơi.
- S24 · Spirax Sarco — Check Valves
Chức năng dòng một chiều, chatter, không dùng thay isolation để giữ hơi sống.
- S27 · Spirax Sarco — Strainers
Mesh/perforation và cấu hình strainer, dữ liệu chọn phù hợp.
