Kích thước danh nghĩa, đường kính ngoài và đường kính trong là ba lớp dữ liệu khác nhau. Một yêu cầu mua ống nên ghi rõ hệ kích thước và chiều dày thay vì chỉ ghi một con số “phi”.
Vì sao cùng một cỡ gọi lại có số đo khác?
Người đặt hàng nói “ống DN50”, người nhận hàng đo bằng thước rồi thấy một con số khác 50. Chưa thể kết luận hàng sai. DN và NPS là cách định danh cỡ, không phải lúc nào cũng là số đo đường kính ngoài hay trong. ASME B36.10 và B36.19 phân biệt pipe theo hệ kích thước của tuyến ống với cách gọi tube. 〔S07〕 〔S08〕
Điều cần thống nhất trước là đang nói về cỡ danh nghĩa hay kích thước đo, sử dụng tiêu chuẩn nào và đơn vị nào. Trong bài này, không dùng bảng “phi tương đương” để thay bảng kích thước của đúng tiêu chuẩn.
Bốn ký hiệu cần nhận diện
| Ký hiệu | Cách dùng khi mua hàng | Điều không nên suy ra |
|---|---|---|
| DN | Định danh cỡ danh nghĩa theo hệ được nêu | DN luôn bằng OD tính bằng mm |
| NPS | Định danh nominal pipe size | Đổi số NPS sang mm là ra OD mọi cỡ |
| OD | Đường kính ngoài của tiết diện | OD tự cho biết chiều dày hoặc cấp chịu áp |
| ID | Đường kính trong | ID luôn giữ nguyên khi thay chiều dày |
Đối với ống, cần thêm chiều dày danh nghĩa, dung sai và chiều dài đặt hàng. Khi nối sang bích hàn cổ, lỗ bore và đầu hàn cũng phải tương thích với cấu hình được duyệt; chỉ cùng tên cỡ chưa đủ cho mọi chi tiết.
Ví dụ hình học, không phải bảng kích thước thương mại

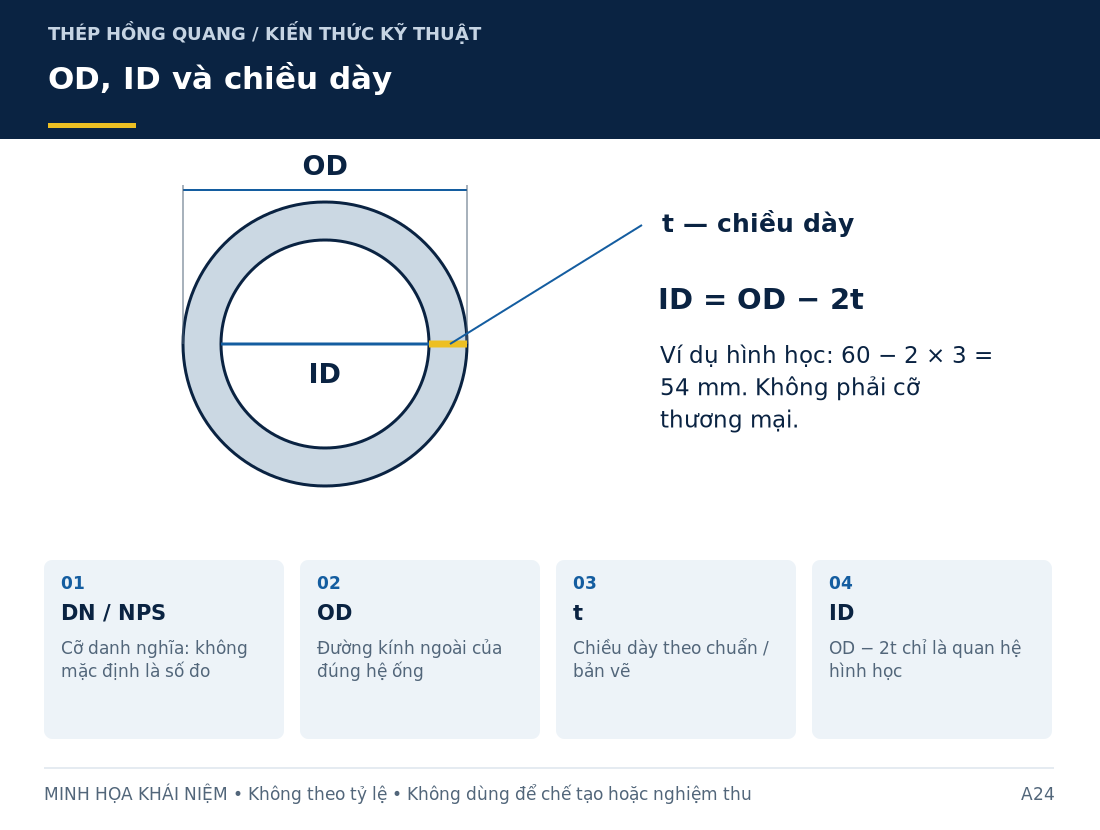

Giả sử một tiết diện tròn lý tưởng có OD = 60 mm, thành dày đều t = 3 mm. Theo hình học, ID = OD − 2t = 54 mm. Nếu t đổi thành 4 mm và OD giữ nguyên, ID còn 52 mm.
Các số trên chỉ minh họa quan hệ hình học. Chúng không đại diện cho DN/NPS/SCH cụ thể, không tính dung sai, độ ôvan, lớp phủ hoặc điều kiện nghiệm thu. Khi mua, lấy giá trị từ bản vẽ và tiêu chuẩn đúng phiên bản; khi kiểm, áp dụng phương pháp và tiêu chí đã được phê duyệt.
Cách chuyển một yêu cầu mơ hồ thành dòng hàng rõ
Thay vì “20 cây ống phi…”, nên ghi: loại pipe/tube; tiêu chuẩn sản phẩm; vật liệu/grade; cỡ danh nghĩa hoặc OD theo hệ đã chọn; chiều dày hoặc SCH kèm chuẩn kích thước; chiều dài mỗi đoạn; đầu ống; số lượng và đơn vị.
Nếu người cung cấp dữ liệu chỉ có số đo ngoài hiện trường, đánh dấu là số đo tham khảo để nhận diện, không tự gán DN. Gửi ảnh marking, hồ sơ thiết bị hoặc bản vẽ có revision để xác nhận. Việc đo chỉ thực hiện khi điều kiện tiếp cận an toàn đã được người có trách nhiệm cho phép.
Tình huống minh họa: ống đúng cỡ nhưng không nối được với phụ kiện
Một đội mua hàng dùng DN để đặt ống và dùng “phi” để đặt phụ kiện. Hai bên không xác nhận chuẩn kích thước. Khi nhận, mặt ngoài nhìn gần giống nhưng phần đối tiếp không phù hợp. Cách xử lý hồ sơ là đối chiếu OD, chiều dày, kiểu đầu và tiêu chuẩn của cả hai, không ép lắp hoặc tự gia công cho vừa.
Một mẫu xác nhận chào hàng hữu ích có hai cột: yêu cầu và nhà cung cấp xác nhận. Cột xác nhận nên ghi giá trị và nguồn, không chỉ đánh dấu “đúng”. Các điểm khác phải được duyệt trước đơn mua.
Cần kiểm gì trong bảng quy đổi trên mạng?
Kiểm tên tiêu chuẩn, edition, đơn vị và phạm vi cỡ. Bảng có đủ DN/NPS nhưng thiếu chiều dày không thể dùng để xác định ID. Bảng thiếu nguồn không phù hợp làm căn cứ nghiệm thu. Xem tiếp SCH và chiều dày thành ống và đọc kích thước mặt bích.
Câu hỏi thường gặp
DN50 có phải đường kính trong 50 mm không? Không dùng cách hiểu đó để đặt hàng. ID còn phụ thuộc hệ kích thước và chiều dày cụ thể.
Có thể ghi OD × chiều dày thay DN không? Có thể mô tả bằng kích thước nếu đúng yêu cầu, nhưng vẫn cần chuẩn sản phẩm, dung sai, vật liệu và kiểu đầu; phải thống nhất cách khai với bên thiết kế và nhà cung cấp.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
Xem nhóm sản phẩm / nội dung liên quan tại Hồng Quang. Thông tin cung ứng và cấu hình cụ thể cần được xác nhận theo từng yêu cầu.
Bạn đang cần xác nhận cấu hình?
Gửi thông số, mã sản phẩm hoặc tài liệu hiện có. Các mục chưa rõ nên được ghi riêng để làm rõ trước khi đặt hàng.
Gửi yêu cầu kèm thông số hoặc tài liệu hiện có →Nguồn và phạm vi tham khảo
Các nguồn dưới đây hỗ trợ những nội dung được dẫn trong bài. Tóm tắt công khai không thay toàn văn tiêu chuẩn, datasheet hoặc thiết kế của dự án. Ngày tra cứu: 20/09/2026.
- S07 · ASME — B36.10M — Welded and Seamless Wrought Steel Pipe
Vai trò tiêu chuẩn kích thước ống và cỡ danh nghĩa; không bảng chiều dày đầy đủ.
- S08 · ASME — B36.19M — Stainless Steel Pipe
Phạm vi kích thước ống inox; hậu tố S và khác biệt với B36.10 theo phạm vi công khai.
