Muốn mua đúng mặt bích, cần xác định đồng thời kiểu bích, tiêu chuẩn, cỡ danh nghĩa, cấp áp lực, vật liệu và mặt làm kín. Tên gọi “bích DN100” chưa đủ để chốt hàng.
Từ tên gọi ngoài công trường đến một cấu hình có thể mua
Mặt bích là chi tiết tạo liên kết có thể tháo lắp giữa các đoạn ống, van hoặc thiết bị. Với một mối nối dùng gioăng, khả năng kín không nằm ở riêng chiếc bích: hai mặt đối tiếp, gioăng, bulông và quy trình lắp phải phù hợp với nhau. Vì thế, chọn đúng hình dáng bên ngoài mới chỉ là bước nhận diện, chưa phải bước xác nhận dùng được.
Trong trao đổi mua hàng, “bích có cổ”, “bích trượt”, “bích đặc” thường đủ để hai bên hình dung sản phẩm. Nhưng khi chuyển thành đơn đặt hàng, nên có thêm tên kỹ thuật hoặc hình đánh dấu. Một thuật ngữ địa phương có thể được nhà cung cấp khác hiểu theo cách khác, đặc biệt với bích rời đi cùng đầu chờ.

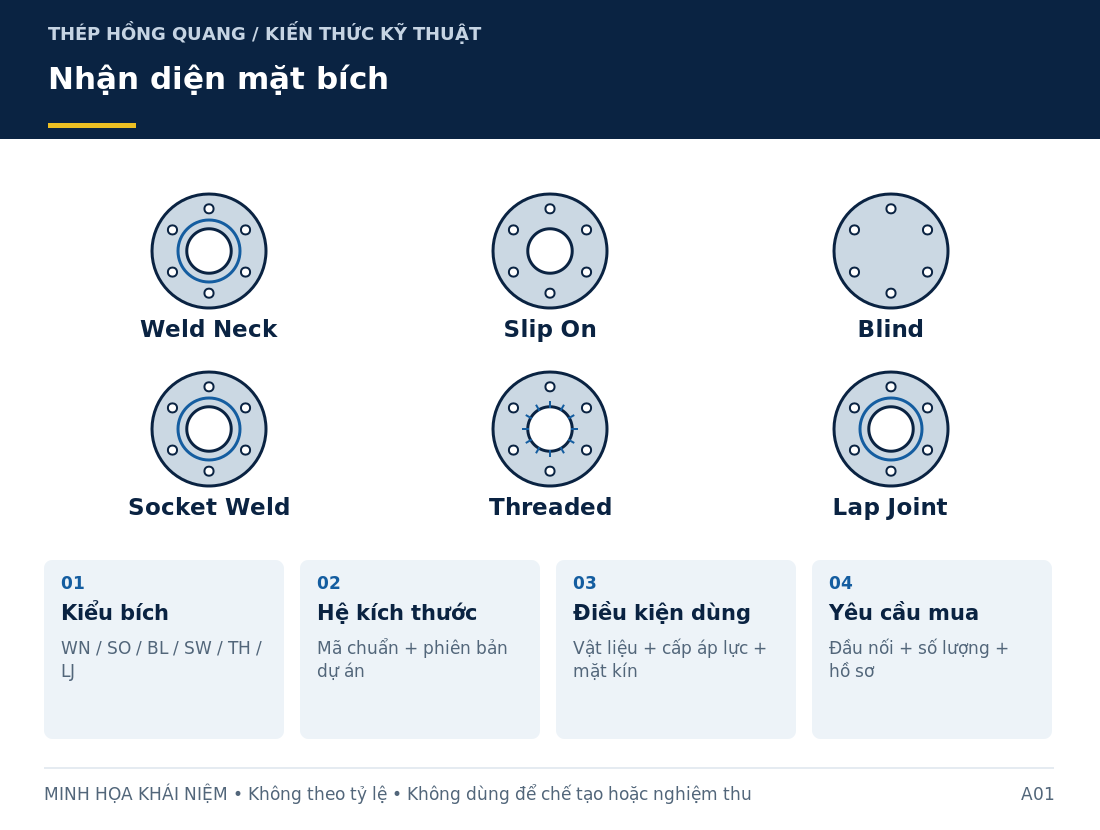

Sáu kiểu thường gặp và điều cần mô tả
| Kiểu | Cách nhận diện để trao đổi | Thông tin cần làm rõ trước khi mua |
|---|---|---|
| Weld Neck — WN | Có cổ chuyển tiếp để nối hàn đối đầu | Đường kính trong đầu hàn và chiều dày ống đối tiếp |
| Slip On — SO | Ống đi qua lỗ bích trước khi liên kết | Kích thước lỗ, vị trí lắp và yêu cầu mối hàn |
| Blind — BL | Dạng bịt, không có lỗ lưu chất ở giữa | Mục đích bịt cuối, cấp áp lực và mặt làm kín |
| Socket Weld — SW | Có hốc để nhận đầu ống | Chi tiết hốc, quy trình hàn và giới hạn ứng dụng |
| Threaded — TH | Lỗ giữa có ren | Chuẩn ren, cỡ ren và bộ phận đối tiếp |
| Lap Joint — LJ | Bích rời dùng cùng đầu chờ phù hợp | Có mua kèm stub end không; hai chi tiết theo chuẩn nào |
Bảng này dùng để nhận diện, không thay thế bản vẽ chế tạo. Một sản phẩm WN cụ thể có thể đồng thời mang type, mặt B1, cấp PN và mác vật liệu riêng, như cách nhà sản xuất INDURA mô tả sản phẩm EN 1092-1. 〔S38〕
Đọc đơn hàng theo sáu lớp
Thứ nhất là kiểu sản phẩm: WN hay SO không phải lựa chọn trang trí. Thứ hai là chuẩn kích thước: mã ASME, EN hoặc JIS phải được ghi đầy đủ. Thứ ba là cỡ danh nghĩa: DN hoặc NPS không nên được thay bằng đường kính đo vội ngoài hiện trường. Thứ tư là cấp áp lực, luôn đi cùng hệ tiêu chuẩn. Thứ năm là vật liệu theo tiêu chuẩn sản phẩm. Thứ sáu là mặt làm kín, chẳng hạn RF, FF hoặc RTJ.
Ở mặt bích hàn cổ, cần thêm dữ liệu đầu hàn. Ở bích ren, cần thêm chuẩn ren. Ở bích rời, cần xác định cả chi tiết tiếp xúc lưu chất. Những mục bổ sung này giúp người mua không nhận “đúng tên bích” nhưng thiếu một phần của bộ nối.
Ví dụ một yêu cầu chưa đủ và cách sửa
Tình huống minh họa: bộ phận mua hàng nhận dòng “10 bích inox DN50”. Không nên tự thêm Class 150 vì thấy loại đó phổ biến. Hãy trả lại ba câu hỏi trước: đang nối với thiết bị nào, bản vẽ yêu cầu chuẩn gì, và loại bích hiện tại là gì?
Sau khi kỹ thuật xác nhận, dòng mua hàng có thể viết theo cấu trúc: kiểu bích / chuẩn và phiên bản dự án / DN hoặc NPS / cấp áp lực / mặt làm kín / mác vật liệu / yêu cầu đầu nối / số lượng / hồ sơ kèm theo. Đây là khuôn mô tả, không phải cấu hình đã được phê duyệt cho bất kỳ hệ thống nào.
Những nhầm lẫn làm mất thời gian báo giá
Cùng số lỗ bulông không chứng minh hai bích lắp thay cho nhau. Cùng DN không đảm bảo cùng đường kính ngoài, vòng tâm lỗ hoặc chiều dày. Cùng nhãn “inox” không xác định được mác, dạng sản phẩm và truy xuất vật liệu. Đặc biệt, không lấy một cấp áp lực trong hệ này để suy ra cấp tương đương trong hệ khác chỉ bằng cách đổi đơn vị.
ASME B16.5 công bố phạm vi riêng về mặt bích và phụ kiện có bích; việc đặt hàng vẫn phải theo phạm vi của tiêu chuẩn và cấu hình cụ thể. 〔S01〕 Xem tiếp vì sao JIS 10K, PN16 và Class 150 không thể đổi ngang trước khi chấp nhận hàng thay thế.
Gửi gì để bắt đầu báo giá?
Gửi ảnh mặt trước, mặt bên và dấu đóng trên chi tiết nếu có; kèm bản vẽ hoặc dòng vật tư đã được duyệt. Ghi rõ số lượng và thời điểm cần nhận, nhưng tách yêu cầu tiến độ khỏi quyết định kỹ thuật. Chưa biết mục nào thì đánh dấu “cần xác nhận”, không để người bán tự suy đoán.
Câu hỏi thường gặp
Có thể xác định vật liệu bằng màu ảnh không? Không nên. Ảnh phục vụ nhận diện hình dạng; mác vật liệu cần đối chiếu marking, hồ sơ và phương pháp kiểm tra được yêu cầu.
Chỉ mua một chiếc bích có cần mô tả đầy đủ không? Có. Số lượng nhỏ không làm giảm số điều kiện phải tương thích; hàng thay thế còn cần kiểm tra chính xác thiết bị đối tiếp.
Phạm vi sử dụng: Nội dung hỗ trợ nhận diện và chuẩn bị thông tin mua hàng. Thông số, khả năng làm việc và phương án thay thế phải theo hồ sơ/model được duyệt; không dùng ảnh minh họa làm thông số.
